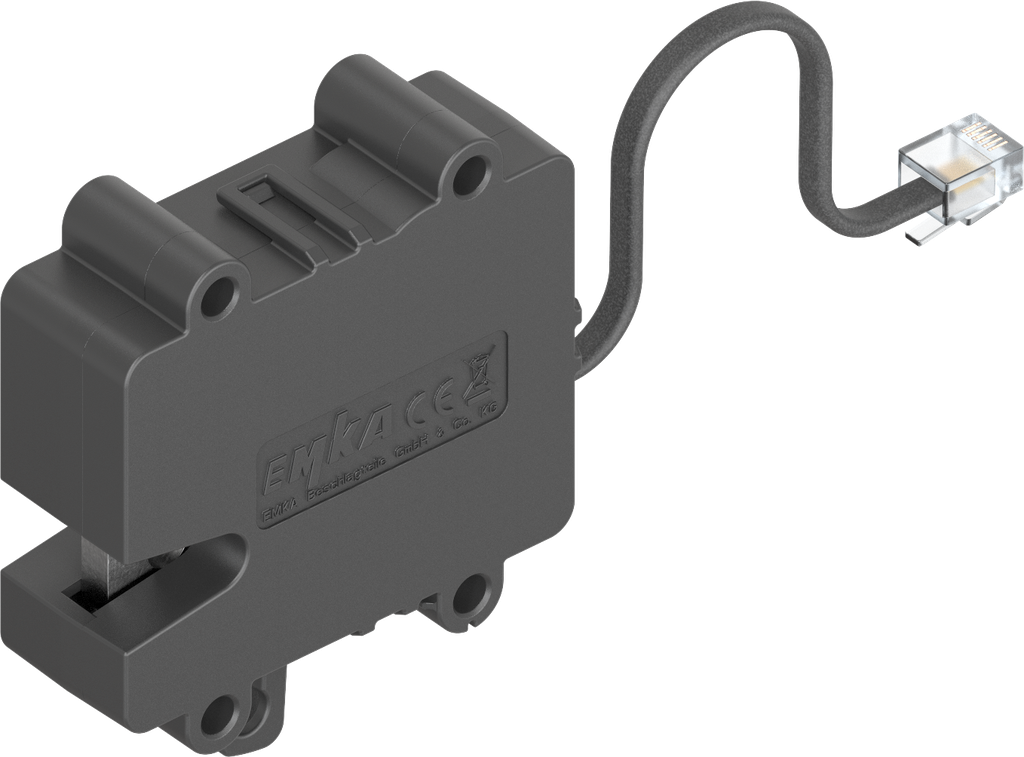

verrouillage un point avec ouverture de secours, Basic delayed Re-Lock, polyamide GF noir; 3000-U301-02
déverrouillage par alimentation électrique et maintien en position ouverte tant que l'alimentation reste appliquée
Note sur le produit:
Dans des domaines d'application spécifiques, le verrouillage un point est monté de manière invisible de l'extérieur.
Version: Basic delayed Re-Lock = El dispositivo de bloqueo se abre al encender el suministro de energía y permanece en posición "abierto", siempre que el suministro de energía esté conectado.
- large plage de tension d'alimentation de 9 ... 32 V
- interrupteur sans potentiel pour le contrôle à distance de l'état/état de porte
- ouverture de secours en cas de rupture de courant possible via câble Bowden
- possibilité de raccordement au module de poignée 3000-U32-x ou à l'Access Unit 3000-U47-x ; câble en option
Étiquetage (voir dessin)
① = crochet de fermeture ou boulon de verrouillage
② = levier pour déverrouillage mécanique, par ex. câble Bowden
③ = support pour câble Bowden
Affectation des broches du connecteur RJ45 (voir tableau) :
PIN 3 = ④ contact
PIN 4 = ⑤ V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ contact
Conseil de montage:
par Control Unit Wireless max. 64 modules de poignée ≘ max. 512 verrouillages un point
digicode / lecteur de carte avec Access Unit (en option)
