capotage 2153 avec papillon clé EK 333, polyamide noir et zamak époxy noir

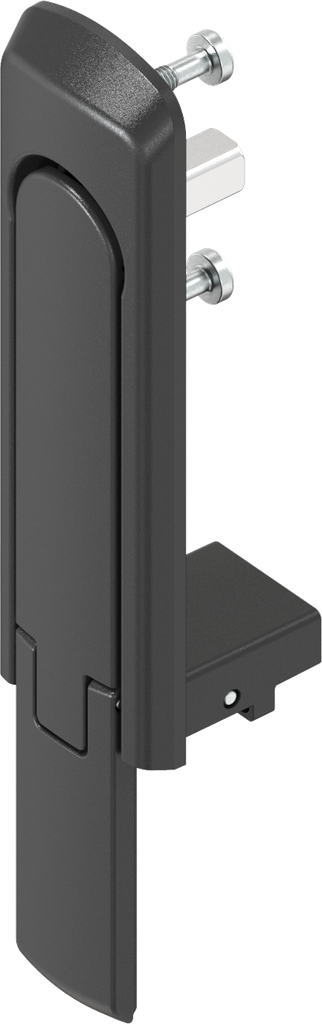

zamak époxy noir et zingué
Avantages du produit:
- Flat design
- Locking system inserts (locking sets) can be easily changed to the front
- Suitable for standard cut out
- Swinghandle and dish pre-assembled
- Permanent magnet holds the cylinder cover
- Integrated scratch protection prevents surface damage (handle / dish)
- Swinghandle, locking sets and adapter for cam made of zinc die
- Patent pending
Note sur le produit:
A = Swinghandle with locking set round cylinder or KABA cylinder or insert and with adapter for cam
B = Swinghandle with locking set for profile half cylinder and with rot control
Conseil de montage:
Easy exchange of the locking sets
By removing the two lower screws, the locking set can be easily removed to the front.
Référence interne:
2225-U1
Normes:
Protection class IP 66, DIN EN 61373 (shock and vibration testing)
Code-barres:
2225-u00001-0000000
Type d'article:
Swinghandle, Lifthandle
Programme:
2225
Page catalogue:
3J-120
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Nombre de serrures:
One locking set
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Inside the sealing
Un joint moulé:
Oui
Confort de rotation constant:
Oui
Type de poignée:
Swinghandle
Protection intégrée contre les rayures:
Oui
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Technique modulaire de serrure:
Profile half cylinder with cap, A = 30, mounted at the dish,KABA cylinder with cap, mounted at the dish,Round cylinder with cap, mounted at the dish,Insert with cap, mounted at the dish
Cache-serrure:
Oui
Contrôle de la résistance aux oscillations et aux chocs selon la norme DIN EN 61373:
Oui
Poignée escamotable, hauteur devant la porte:
9 mm
Poignée escamotable, longueur:
167 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Left,Right
Élément de verrouillage:
Cam,Rod control
