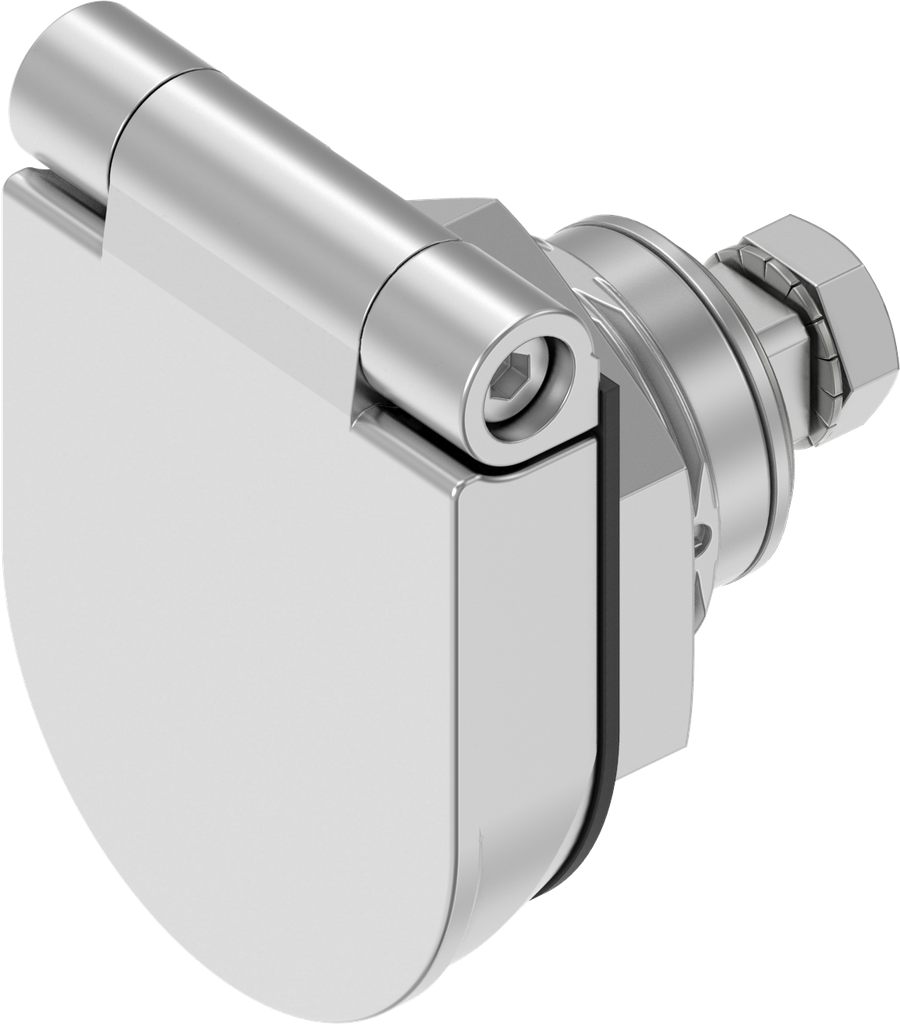

Verrou à compression á gauche avec indicateur visuel d'ouverture et avec couvercle, inox AISI 316; 1500-U776-LIPH
avec écrou inox
Avantages du produit:
- Indicateur visuel d'ouverture facilement visible grâce au capot ouvert à 90° en position non comprimée
- Le capot se ferme automatique-ment en position comprimée
- Capot anti poussière intégré
- Le joint plat amortit le capot et empêche l'endommagement de la porte.
- Empreinte standard Programme 1500
- sous breve
Note sur le produit:
Anti-vibrations
Le verrou est anti-vibrations par définition. En fonction de l'application et de l'utilisa-tion , des tests spécifiques sont obligatoires et/ou applicables en ce qui concerne la fixation.
Référence interne:
1500-U776-LIPH
Normes:
Protection class IP 69K, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing)
Code-barres:
1500-U00776-000LIPH
Type d'article:
Quarter turn
Programme:
1500
Page catalogue:
1D-420
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
nut fixing
Type de rotor:
Square 8 with marking
Position de montage :
Inside the sealing
Mise à la terre possible:
Oui
Forme de tête stator:
Special form
Taille de tête stator:
48 x 36 x 9 mm
Cote GH:
22 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
7 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
