polyamide noir et zamak chromé
demi-cylindre à barillet clé EK 333, zamak

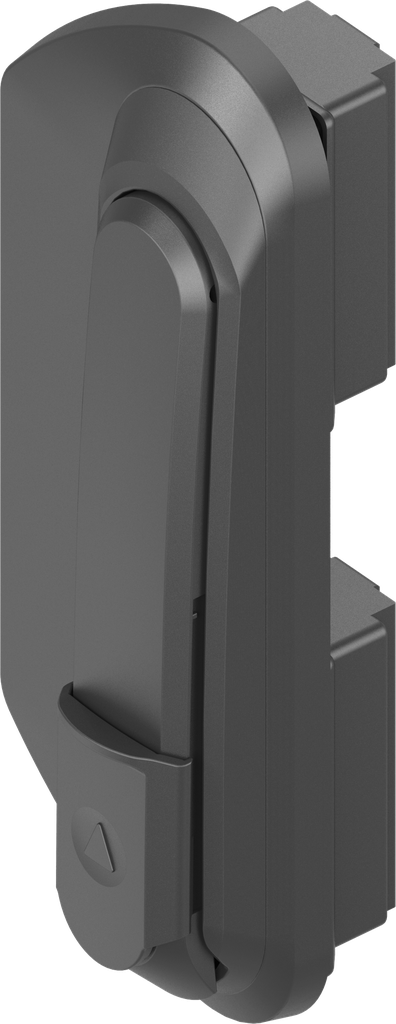

poignée escamotable avec verrouillages variés pour passages étroits pour tringle plate 10x3, polyamide GF noir; 1325-U202
pour la tringle plate 10x3 mm
Avantages du produit:
- design innovant et primé préhension ergonomique verrouillages variés montage et inversion rapide une protection anti-rayures intégrée empêche la détérioration de la surface (poignée / embase) clipsage breveté : attache tringle aisée et silencieuse permet les passages étroits 33 x 25 mm ou 37 x 25 mm
- Ergonomic surface feel
- Variable locking options
- Quick assembly and simple right-left change
- Integrated scratch prevents surface damage (handle / dish)
- Rattle-free rod connection due to patented clip-in connection
- Larger clearance due to narrow bending 33 x 25 mm or 37 x 25 mm
Note sur le produit:
1 = tringle à encoche
2 = tringle à simple galet
3 = tringle à double galet
Fonction:
La course de la tringle est unidirectionnelle.
Référence interne:
1325-U202
Normes:
Protection class IP 65
Code-barres:
1325-u00202-0000000
Type d'article:
Swinghandle, Lifthandle
Programme:
1325
Page catalogue:
3ZA-605
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Cote A, variable:
20 mm
Nombre de points de fermeture possibles:
2 points, 4 point
Nombre de serrures:
One locking set
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Outside the sealing
Pour encombrement réduit:
Oui
Un joint moulé:
Oui
Confort de rotation constant:
Oui
Type de poignée:
Swinghandle
Protection intégrée contre les rayures:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
2 mm
Technique modulaire de serrure:
Profile half cylinder, A = 30, handle assembly,Round cylinder, handle assembly,Insert, handle assembly
Cache-serrure:
Oui
Clé retirable:
Key can be withdrawn in any handle position
Poignée escamotable, hauteur devant la porte:
25 mm
Poignée escamotable, longueur:
180 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Left,Right
Élément de verrouillage:
Integrated rod control
No Specifications
