poignée escamotable à double cylindre « courte » pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), polyamide GF noir
poignée escamotable à double cylindre « longue » pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), polyamide GF noir

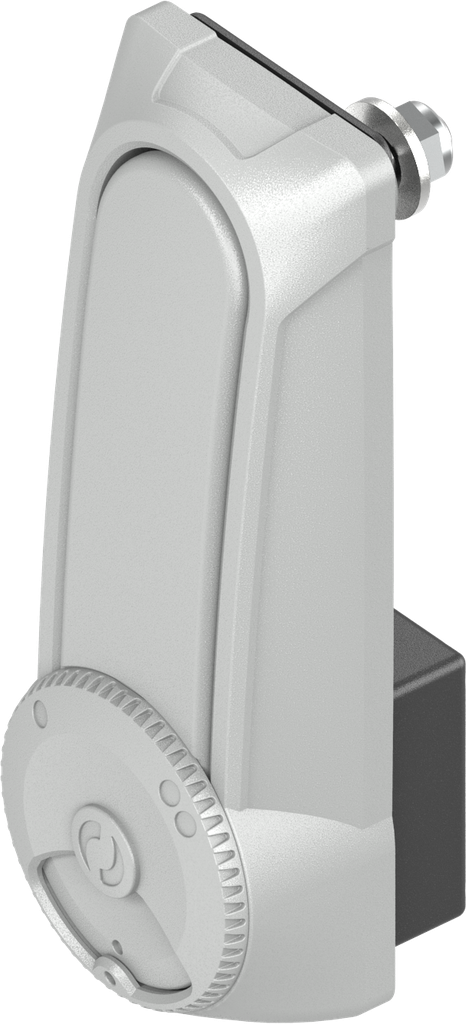

poignée escamotable à double cylindre « courte » pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), polyamide GF gris RAL 7038; 1317-U301-BO
pour la came
Note sur le produit:
Pour une épaisseur de porte (Ts) > 6 mm, l'utilisation de tringles rondes standard n'est pas possible !
Attention : en cas d'utilisation de la bague d'adaptation, l'épaisseur de porte (Ts) max. est de 6 mm
demi-cylindre pas inclusRemarque:
Ts >6-12 sur demande
Référence interne:
1317-U301-BO
Code-barres:
1317-U00301-00000BO
Type d'article:
Swinghandle, Lifthandle
Programme:
1317
Page catalogue:
3AB-160
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
grey RAL 7038
Pli, variable:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Nombre de serrures:
Two locking sets, 1-key-operation
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Inside the sealing
Un joint moulé:
Oui
Type de poignée:
Swinghandle
Protection intégrée contre les rayures:
Oui
Sans serrure:
Profile half cylinder, blind plug without spring-loaded ball
Compatible avec épaisseur de porte de:
2 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Plombable:
Oui
Serrures:
Profile half cylinder A = 30,Profile half cylinder A = 35
Cache-serrure:
Oui
Clé retirable:
Key can be withdrawn in any handle position
Poignée escamotable, hauteur devant la porte:
36 mm
Poignée escamotable, longueur:
165 mm
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
No Specifications
