poignée escamotable à double cylindre « longue » avec RC2 pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 40 mm), zamak époxy noir
poignée escamotable à double cylindre « courte » pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), polyamide GF noir

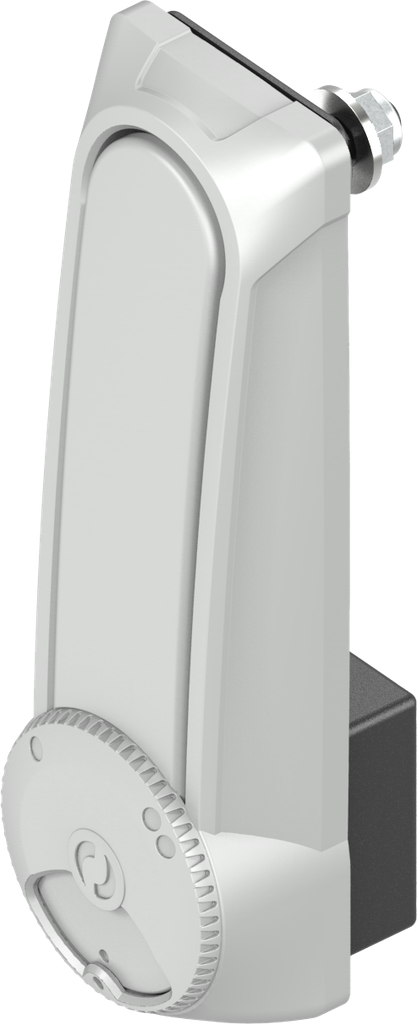

poignée escamotable à double cylindre « longue » avec RC2 pour demi-cylindre 40 mm et 45 mm (A = 30 mm et 35 mm), zamak époxy gris RAL 7038 et revêtement anti-graffiti; 1317-U222-HJ
pour la came
No stock item, please ask for availability
Note sur le produit:
Pour une épaisseur de porte (Ts) > 6 mm, l'utilisation de tringles rondes standard n'est pas possible !
Attention : en cas d'utilisation de la bague d'adaptation, l'épaisseur de porte (Ts) max. est de 6 mm
demi-cylindre pas inclusConseil de montage:
La classe de résistance RC2 DIN EN 1630 est atteinte avec un demi-cylindre selon la norme DIN EN 18252-BZ ou DIN EN 1303 avec la classe de résistance aux agressions 2 (perçage et arrachage). Le demi-cylindre doit être certifié et supervisé par PIV CERT ou par un organisme de certification selon DIN EN ISO/IEC 17065.Remarque:
Ts >6-12 sur demande
Référence interne:
1317-U222-HJ
Normes:
Protection class IP 65, DIN EN 1630 class RC2 / WK2 (resistivity), DIN EN 61373 (shock and vibration testing)
Code-barres:
1317-U00222-00000HJ
Type d'article:
Swinghandle, Lifthandle
Programme:
1317
Page catalogue:
3AB-160
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
grey powder-coated RAL 7038 and anti-graffiti coated
Pli, variable:
Oui
Vernis anti-graffiti:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Nombre de serrures:
Two locking sets, 1-key-operation
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Inside the sealing
Un joint moulé:
Oui
Type de poignée:
Swinghandle
Protection intégrée contre les rayures:
Oui
Sans serrure:
Profile half cylinder, blind plug without spring-loaded ball
Compatible avec épaisseur de porte de:
2 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Plombable:
Oui
Contrôle selon RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Oui
Contrôle indice de protection IK 10 selon la norme DIN EN 50102:
Oui
Serrures:
Profile half cylinder A = 30,Profile half cylinder A = 35
Cache-serrure:
Oui
Clé retirable:
Key can be withdrawn when the handle is put in
Contrôle de la résistance aux oscillations et aux chocs selon la norme DIN EN 61373:
Oui
Poignée escamotable, hauteur devant la porte:
36 mm
Poignée escamotable, longueur:
190 mm
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
