poignée escamotable « longue » avec RC2 pour demi-cylindre 45 mm (A = 35 mm), zamak époxy noir
zamak époxy gris RAL 7038

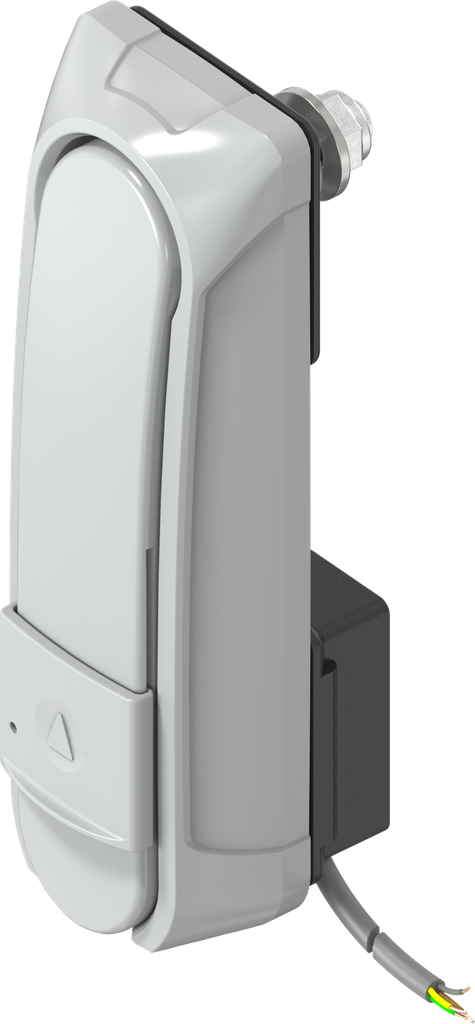

poignée escamotable « courte » avec RC2 avec déverrouillage électromécanique et pour demi-cylindre 40 mm ou 45 mm (A = 30 mm ou 45 mm), zamak époxy gris; 1317-U151-02HJ
pour la came
No stock item, please ask for availability
Avantages du produit:
- la version en zamak répond aux exigences WK2 (protection anti-vandalisme) selon la norme DIN V ENV 1630
- grande flexibilité en ce qui concerne le prix et la gamme en raison de la grande diversité des variantes
- testé et validé par la Deutsche Telekom
Fonction:
- Domaine d'utilisation :
à l'intérieur et à l'extérieur de -30 °C à +80 °C - Déverrouillage :
en appliquant un signal 48 V CC - Durée de marche :
jusqu'à une minute - Indication :
en option via DEL - Contrôle à distance :
via un contact Reed intégré - Fermeture :
pousser la poignée dans l'embase jusqu'à ce que le mécanisme de verrouillage s'enclenche - Ouverture de secours : en option avec demi-cylindre 40 mm ou 45 mm
- Double contrôle :
sur demande !
Ouverture uniquement avec signal de déverrouillage et demi-cylindre déverrouillé.
Conseil de montage:
La classe de résistance RC2 DIN EN 1630 est atteinte avec un demi-cylindre selon la norme DIN EN 18252-BZ ou DIN EN 1303 avec la classe de résistance aux agressions 2 (perçage et arrachage). Le demi-cylindre doit être certifié et supervisé par PIV CERT ou par un organisme de certification selon DIN EN ISO/IEC 17065.Remarque:
Ts >6-12 sur demande
Référence interne:
1317-U151-02HJ
Normes:
Protection class IP 65, DIN EN 1630 class RC2 / WK2 (resistivity), DIN EN 50102 - IK10 (shock resistance), DIN EN 61373 (shock and vibration testing)
Code-barres:
1317-U00151-00002HJ
Type d'article:
Swinghandle, Lifthandle
Programme:
1317
Page catalogue:
3AB-120
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
grey powder-coated
Pli, variable:
Oui
Vernis anti-graffiti:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Nombre de serrures:
One locking set and electromechanical version
Article protégé par un droit de protection:
Oui
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Inside the sealing
Déverrouillage électromécanique :
48 V
Un joint moulé:
Oui
Type de poignée:
Swinghandle
Protection intégrée contre les rayures:
Oui
Ouverture de secours:
Oui
Sans serrure:
Profile half cylinder, blind plug without spring-loaded ball
Compatible avec épaisseur de porte de:
2 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Plombable:
Oui
Contrôle selon RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Oui
Contrôle indice de protection IK 10 selon la norme DIN EN 50102:
Oui
Serrures:
Profile half cylinder A = 30,Profile half cylinder A = 35
Cache-serrure:
Oui
Clé retirable:
Key can be withdrawn in any handle position
Contrôle de la résistance aux oscillations et aux chocs selon la norme DIN EN 61373:
Oui
Poignée escamotable, hauteur devant la porte:
34.5 mm
Poignée escamotable, longueur:
165 mm
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
