système de fermeture à traction complet avec 4 points de fermeture pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir
poignée à traction pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir

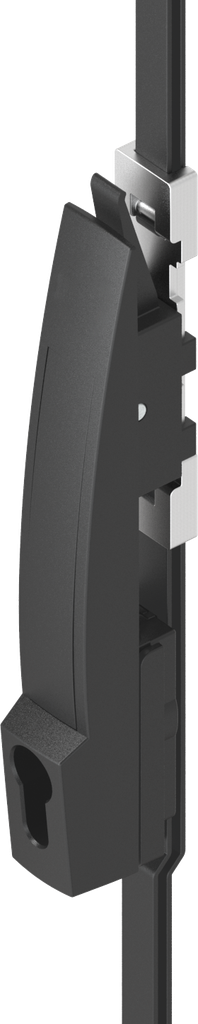

système de fermeture à traction complet avec 2 points de fermeture pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir; 1190-U107
No stock item, please ask for availability
Fonction:
- hauteur de porte Th = 800 mm à 1 200 mm :
cote C : néant ; cote D : 300 mm - hauteur de porte Th = 1 200 mm à 1 600 mm :
cote C : néant ; cote D : 450 mm
Conseil de montage:
A = montage du guide de tringle sur le goujon à souderB = guide de tringle monté
force d'arrachement : Fmin. = 350 N
Force d'application : valeur typique F ≃ 135 N
Ces valeurs se réfèrent aux filetages zingués ou bruts et dégraissés.
Remarque:
nombre de guides de tringle et crochets de fermeture 2 ; course 18 mm
Référence interne:
1190-U107
Code-barres:
1190-u00107-0000000
Type d'article:
Swinghandle, Lifthandle
Programme:
1190
Page catalogue:
3F-430
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
2 points
Nombre de serrures:
One locking set
Article protégé par un droit de protection:
Oui
Position de montage :
Outside the sealing
Type de poignée:
Lifthandle
Avec crémone/adaptateur intégré:
Oui
Serrures:
Profile half cylinder A = 30
Poignée escamotable, hauteur devant la porte:
26.5 mm
Poignée escamotable, longueur:
214 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Left,Right
Épaisseur de la porte:
2 mm
Élément de verrouillage:
Integrated rod control
No Specifications
