rotor double barre 5, inox AISI 316
poignée escamotable « courte » avec RC2 pour demi-cylindre 40 mm (A = 30 mm) avec pêne réglable 30°, zamak époxy gris RAL 7038 et revêtement anti-graffiti

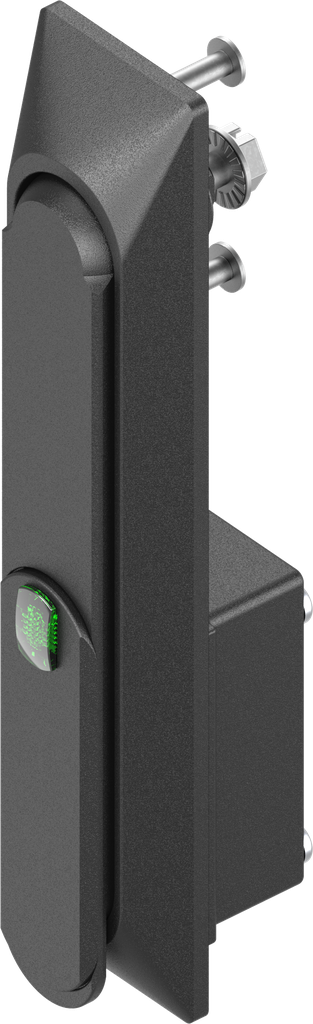

poignée escamotable 1 150 avec déverrouillage électromagnétique et ouverture de secours clé EK 333, polyamide et zamak époxy noir; 1150-U56
avec aimant de levage 12 V ; pour crémone
Note sur le produit:
1 = blanc (+)
2 = brun (-)
3 = vert contact
4 = jaune contact
Une simple pression rapide sur la poignée dans l'embase permet l'ouverture.
Le contact Reed intégré permet le contrôle à distance de l'état de la poignée. Pour fermer, pousser la poignée dans l'embase jusqu'à ce que le mécanisme de verrouillage s'enclenche. La clé fournie avec la poignée permet d'ouvrir cette dernière en cas de rupture de courant. Pour ouvrir avec la clé, il faut retirer le cache couvrant le cylindre. Ce faisant, le cache-cylindre est endommagé et doit être remplacé.
Cette poignée peut être raccordée aux modules 3000-U32-02 et 3000-U47-02 ou 3000-U47-07.
Lorsque la poignée est déverrouillée, la DEL s'allume.
Fonction:
Cette poignée est conçue pour le verrouillage d'armoires en intérieur. Elle se déverrouille par la présence d'un signal 12 V CC. Une simple pression rapide sur la poignée dans l'embase permet l'ouverture.Le contact Reed intégré permet le contrôle à distance de l'état de la poignée. Pour fermer, pousser la poignée dans l'embase jusqu'à ce que le mécanisme de verrouillage s'enclenche. La clé fournie avec la poignée permet d'ouvrir cette dernière en cas de rupture de courant. Pour ouvrir avec la clé, il faut retirer le cache couvrant le cylindre. Ce faisant, le cache-cylindre est endommagé et doit être remplacé.
Cette poignée peut être raccordée aux modules 3000-U32-02 et 3000-U47-02 ou 3000-U47-07.
Lorsque la poignée est déverrouillée, la DEL s'allume.
Référence interne:
1150-U56
Normes:
Protection class IP 40
Code-barres:
1150-u00056-0000000
Type d'article:
Swinghandle, Lifthandle
Programme:
3000
Page catalogue:
3C-160
Matériel de l'assemblage :
Polyamide and zinc die
Surface de l'assemblage:
black powder-coated
Pli, variable:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point, 4 point, More than 4 points available on request
Nombre de serrures:
One locking set and electromechanical version
Position de montage :
Inside the sealing,Outside the sealing
Déverrouillage électromécanique :
12 V
Type de poignée:
Swinghandle
Ouverture de secours:
Oui
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Type de barillet:
EMKA EK, keyed EK 333
Serrures:
Round cylinder,Electromechanical release
Cache-serrure:
Oui
Poignée escamotable, hauteur devant la porte:
18 mm
Poignée escamotable, longueur:
170 mm
Porte pivotante / tournante:
Oui
Butée de porte :
Left,Right
Épaisseur de la porte:
2 mm
Élément de verrouillage:
Cam,Rod control
