ressort de masse, inox AISI 301
polyamide GF noir

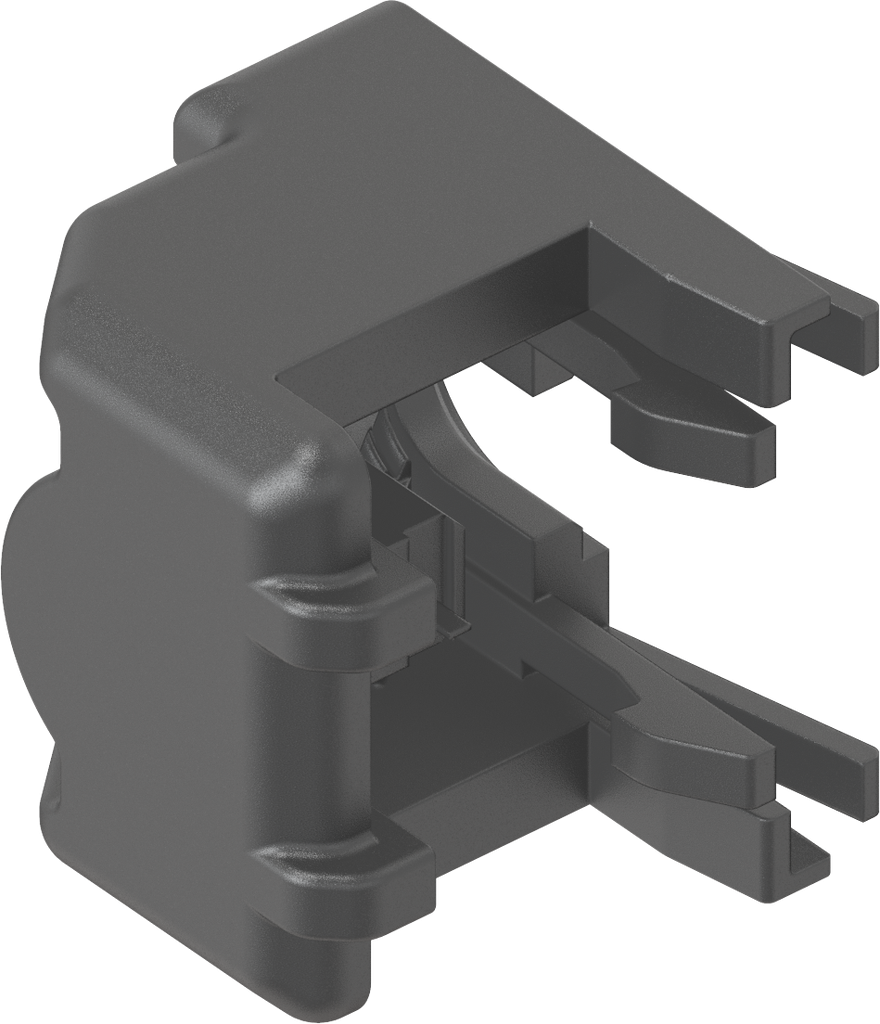

guide clipsable pour tringle plate 3x14, polyamide noir; 1121-135
Rod guide is pre-assembled on flat rod and clipped onto the weld stud
Avantages du produit:
Le guide de tringle reste clipsable même en utilisant un goujon à souder revêtu de peinture époxy et assure tout de même une force de traction élevée !
Note sur le produit:
force d'arrachement : Fmax. = 650 N force d'application : valeur typique F = très faible Ces valeurs se réfèrent aux filetages dégraissés. ① = montage de la tringle plate dans le guide de tringle ② = montage du guide de tringle sur le goujon à souder ③ = guide de tringle monté ④ = l'attache doit être soulevée pour le démontage
① = Fitting the flat rod into the rod guide
② = Fitting the rod guide onto the weld stud③ = Rod guide completely assembled④ = Strap must be lifted for disassembly
Référence interne:
1121-135
Code-barres:
1121-000135-0000000
Type d'article:
Rod guide
Matière:
Polyamide
Programme:
1121
Surface:
black
Page catalogue:
3ZC-170
Article protégé par un droit de protection:
Oui
Fixation du guide de tringle:
Weld stud M6 x 20,Weld stud M6 x 16,Powder coated weld studs M6 x 16,Powder coated weld studs M6 x 20
Pour tringles plates:
14 x 3
Montage:
Flat rod will clip-in,Rod guide clamp-on / clip-in
No Specifications
Voir tous les produits
Here you can find the product data sheets and CAD files of this product
