poignée escamotable « courte » pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir
adaptateur, zamak zingué

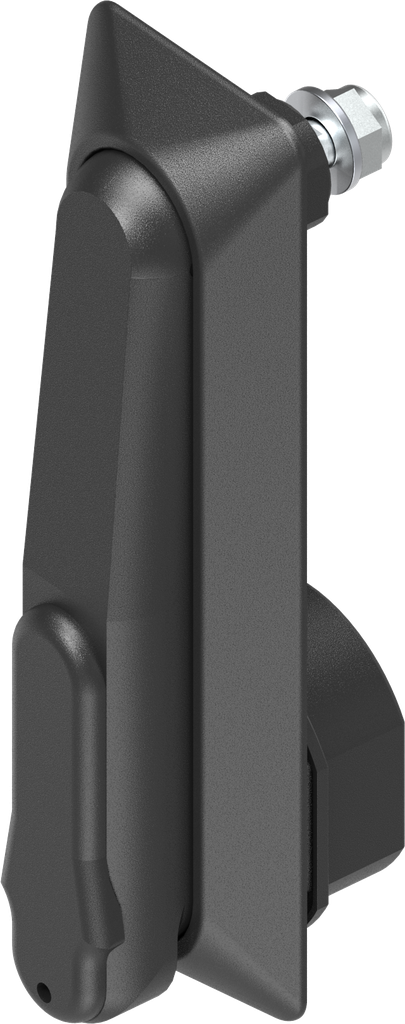

poignée escamotable « courte » pour demi-cylindre 45 mm (A = 35 mm), polyamide GF noir; 1107-U169-G
pour la came
Note sur le produit:
En cas d'utilisation de la bague d'adaptation, l'épaisseur de porte (Ts) max. est de 6 mm
Pour une épaisseur de porte (Ts) > 4 mm, l'utilisation de tringles rondes standard n'est pas possible !
commander le jeu de vis 1107-U170 pour Ts = 4 à 12 mm séparément
Référence interne:
1107-U169-G
Normes:
Protection class IP 65
Code-barres:
1107-U00169-000000g
Type d'article:
Swinghandle, Lifthandle
Programme:
1107
Page catalogue:
3A-120
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Pli, variable:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Nombre de serrures:
One locking set
Fixation de la cuvette:
Screw-on cap IP 65
Position de montage :
Inside the sealing
Un joint moulé:
Oui
Type de poignée:
Swinghandle
Compatible avec épaisseur de porte de:
2 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Plombable:
Oui
Serrures:
Profile half cylinder A = 35
Cache-serrure:
Oui
Poignée escamotable, hauteur devant la porte:
25 mm
Poignée escamotable, longueur:
165 mm
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
No Specifications
