verrou charnière avec décompression barillet clé 9081, polyamide GF noir
unité axe E2, zamak et acier zingué

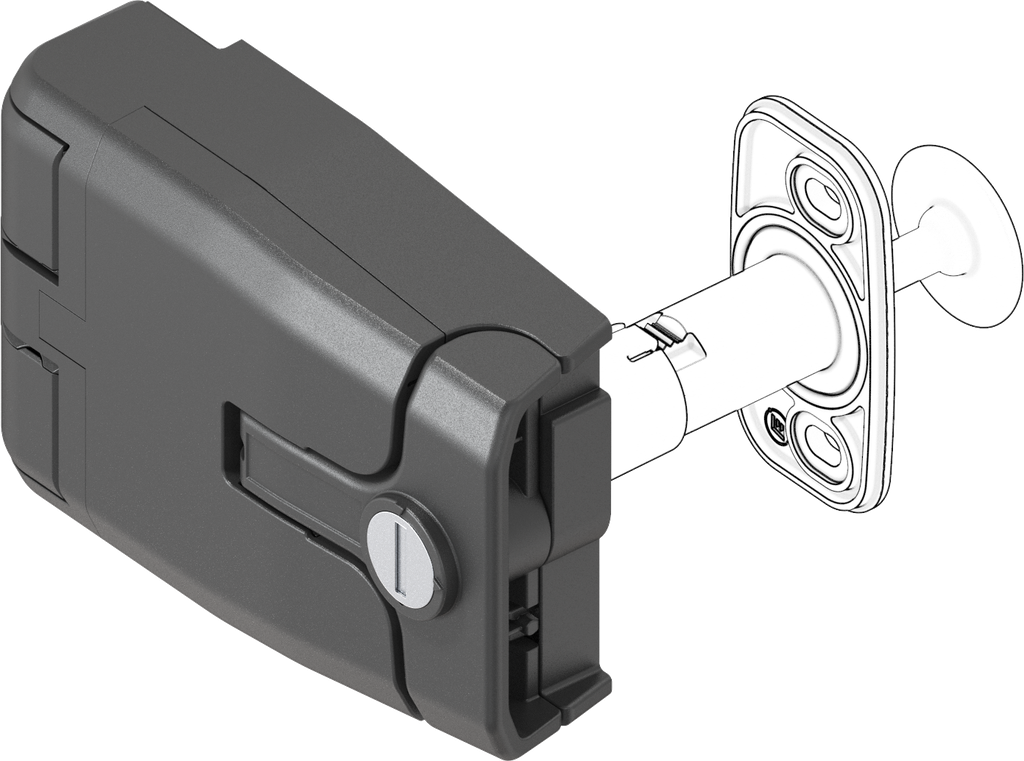

verrou charnière avec décompression barillet clé différente, polyamide GF noir; 1091-U199
avec préparation pour l'ouverture de secours
Avantages du produit:
- la pression de serrage de la porte fermée peut être ajustée de 3 mm pendant le fonctionnement
- l'efficacité du point de rotation de la poignée permet une compression du joint de 5 mm en cas de forces d'ouverture et de fermeture réduites
- en déverrouillant les poignées des 2 côtés, la porte/trappe est amovible
- réglage 3D (compensation de tolérance)
- le verrou charnière peut être monté en une seule pièce lorsque la porte/trappe est encastrée
- butée de porte au choix
- charnière avec angle d'ouverture de 180°
- version ATEX sur demande
Note sur le produit:
① = point de rotation
② = vis 6 pans creux SW 4 pour le réglage en hauteur ; compression réglable sur la partie châssis
③ = vue sans caches-vis
④ = empreinte avant
⑤ = empreinte arrière
Référence interne:
1091-U199
Code-barres:
1091-U00199-0000000
Type d'article:
Other latch
Programme:
1091
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Article protégé par un droit de protection:
Oui
Dégondable:
without tools
Type de fixation porte:
screw-on from outside
Type de fixation cadre:
screw-on from outside
Type de fixation stator :
nut fixing
Position de montage :
Outside the sealing
Réglable :
3D
Angle d'ouverture max.:
180°
Type de barillet:
Key system 9081, differently keyed
Serrures:
Round cylinder
Type d'armoire :
Single cabinets,In-line cabinets with single door
Position de porte:
concealed
Butée de porte :
Left,Right
Téton imperdable:
Oui
Type de fermeture:
Latch-Hinge
