verrou charnière avec décompression clé 9081, clé différente, polyamide GF noir
verrou charnière avec décompression barillet clé 9081, polyamide GF noir

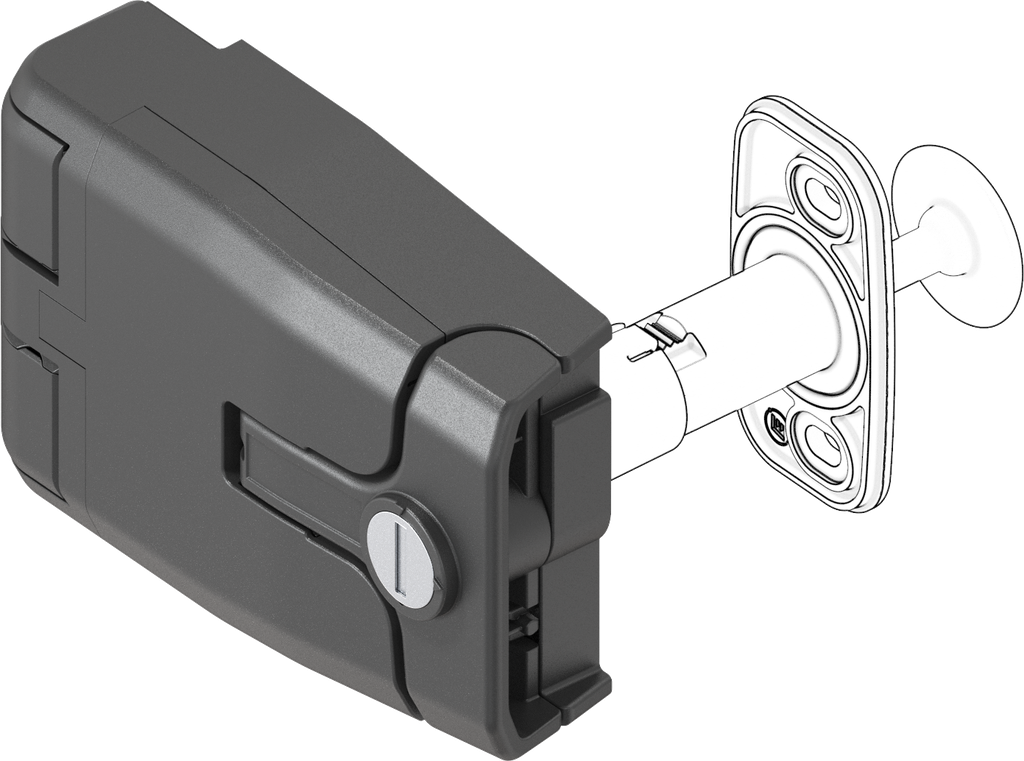

verrou charnière sans décompression barillet clé 9081, polyamide GF noir; 1091-U194
avec préparation pour l'ouverture de secours
Avantages du produit:
- la pression de serrage de la porte fermée peut être ajustée de 3 mm pendant le fonctionnement
- l'efficacité du point de rotation de la poignée permet une compression du joint de 5 mm en cas de forces d'ouverture et de fermeture réduites
- en déverrouillant les poignées des deux côtés, la porte/trappe est amovible
- réglage 3D (compensation de tolérance)
- le verrou charnière peut être monté en une seule pièce lorsque la porte/trappe est encastrée
- butée de porte au choix
- charnière avec angle d'ouverture de 180°
- en option : verrou charnière avec fonction « décompression » sur demande
- sous brevet
- version ATEX disponible sur demande
Note sur le produit:
① = point de rotation
② = vis 6 pans creux SW 4 pour le réglage en hauteur ; compression réglable sur la partie châssis
③ = vue sans caches-vis
④ = empreinte avant
⑤ = empreinte arrière
Référence interne:
1091-U194
Code-barres:
1091-U00194-0000000
Type d'article:
Other latch
Programme:
1091
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Article protégé par un droit de protection:
Oui
Dégondable:
without tools
Type de fixation porte:
screw-on from outside
Type de fixation cadre:
screw-on from outside
Type de fixation stator :
nut fixing
Position de montage :
Outside the sealing
Réglable :
3D
Angle d'ouverture max.:
180°
Type de barillet:
Key system 9081
Serrures:
Round cylinder
Type d'armoire :
Single cabinets,In-line cabinets with single door
Position de porte:
concealed
Butée de porte :
Left,Right
Téton imperdable:
Oui
Type de fermeture:
Latch-Hinge
No Specifications
