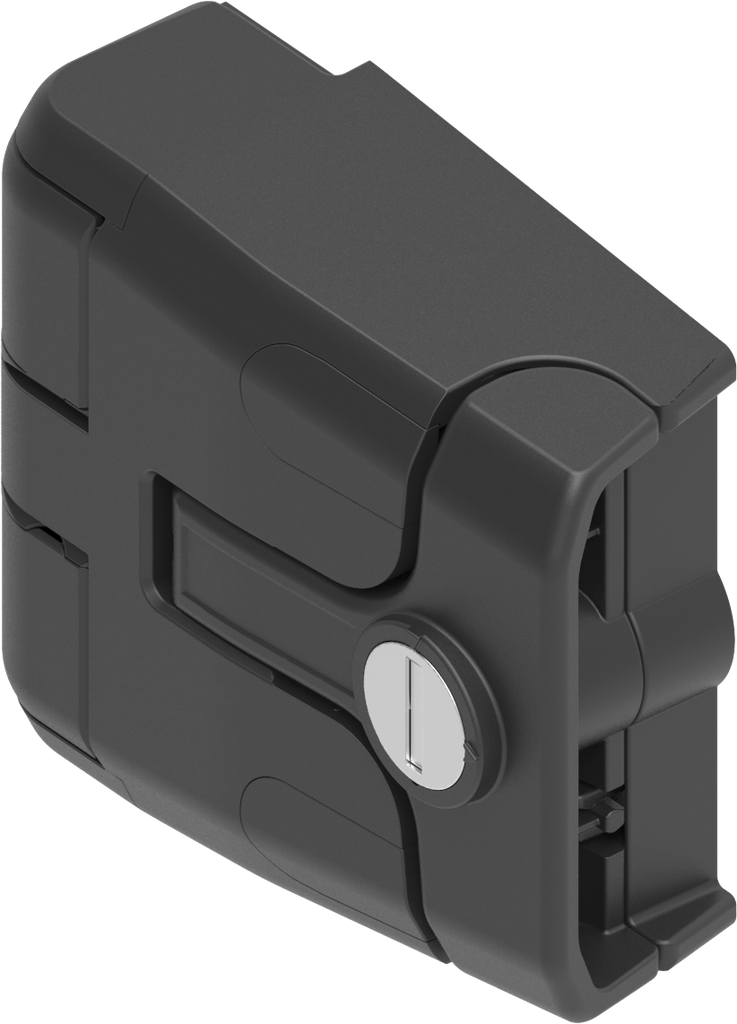

verrou charnière avec décompression 6 pans creux SW 4, polyamide GF noir
unité axe E1, zamak et acier zingué
Avantages du produit:
- lorsque la porte est fermée, la compression peut être aisément ajustée d'autres 3 mm pendant la marche
- compression (5 mm) avec une force d'ouverture et de fermeture réduite via une fermeture ergonomique avec les poignées
- en déverrouillant les poignées des deux côtés, la porte/trappe est amovible
- réglage 3D (compensation de tolérance)
- le verrou charnière peut être monté en une seule pièce lorsque la porte/trappe est encastrée
- butée de porte au choix
- charnière avec angle d'ouverture de 180°
- en option : verrou charnière avec fonction « décompression » sur demande
- sous brevet
Note sur le produit:
① = point de rotation
② = vis 6 pans creux SW 4 pour le réglage en hauteur
③ = vue sans caches-vis
④ = compression réglable sur la partie châssis
Référence interne:
1091-U150
Code-barres:
1091-U00150-0000000
Type d'article:
Other latch
Programme:
1091
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Article protégé par un droit de protection:
Oui
Dégondable:
without tools
Type de fixation porte:
screw-on from outside
Type de fixation cadre:
screw-on from outside
Position de montage :
Outside the sealing
Réglable :
3D
Valeur de compression :
5 mm
Angle d'ouverture max.:
180°
Type de barillet:
Key system 9081
Serrures:
Round cylinder
Type d'armoire :
Single cabinets,In-line cabinets with single door
Position de porte:
concealed
Butée de porte :
Left,Right
Téton imperdable:
Oui
Type de fermeture:
Latch-Hinge
