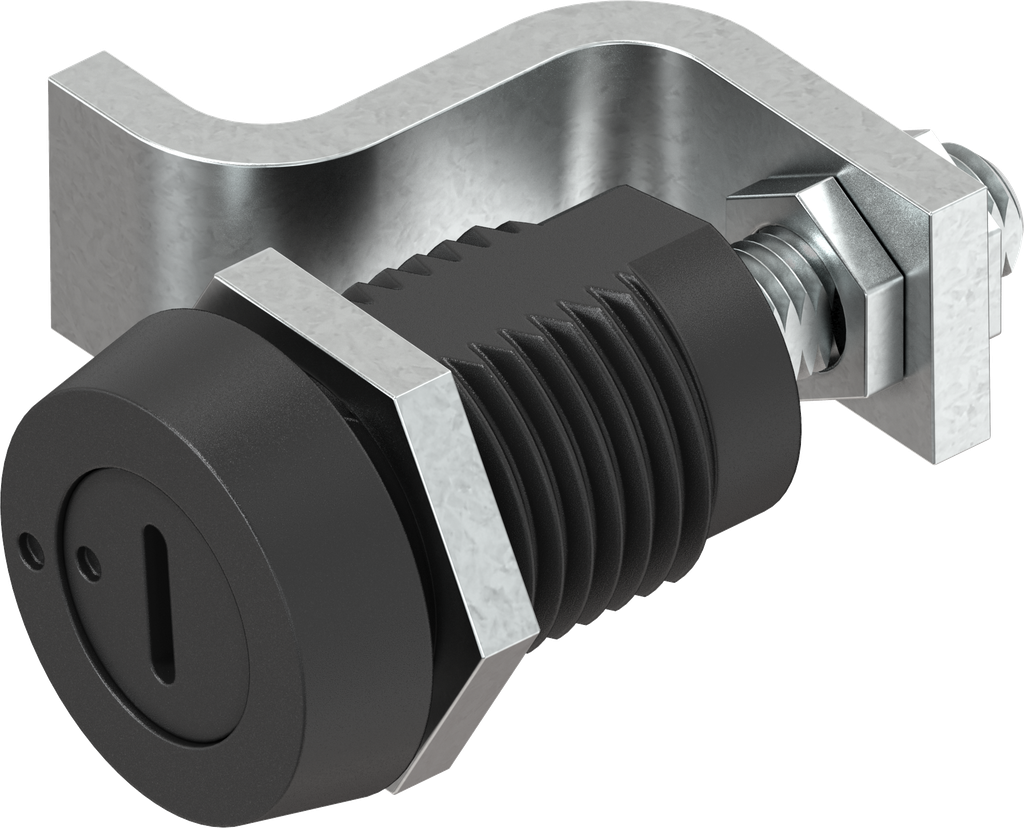

verrou à compression rotor fente avec hauteur de came réglable, zamak époxy noir; 1022-U86
avec écrou
Référence interne:
1022-U86
Code-barres:
1022-u00086-0000000
Type d'article:
Quarter turn
Programme:
1022
Page catalogue:
1E-320
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Cote H max.:
10 mm
Cote H min.:
7.50 mm
Valeur de compression :
4 mm
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
13.50 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
