Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1022-U84
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1022-U00084-0000000
Type d'article:
Quarter turn
Programme:
1022
Page catalogue:
1A-220
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing

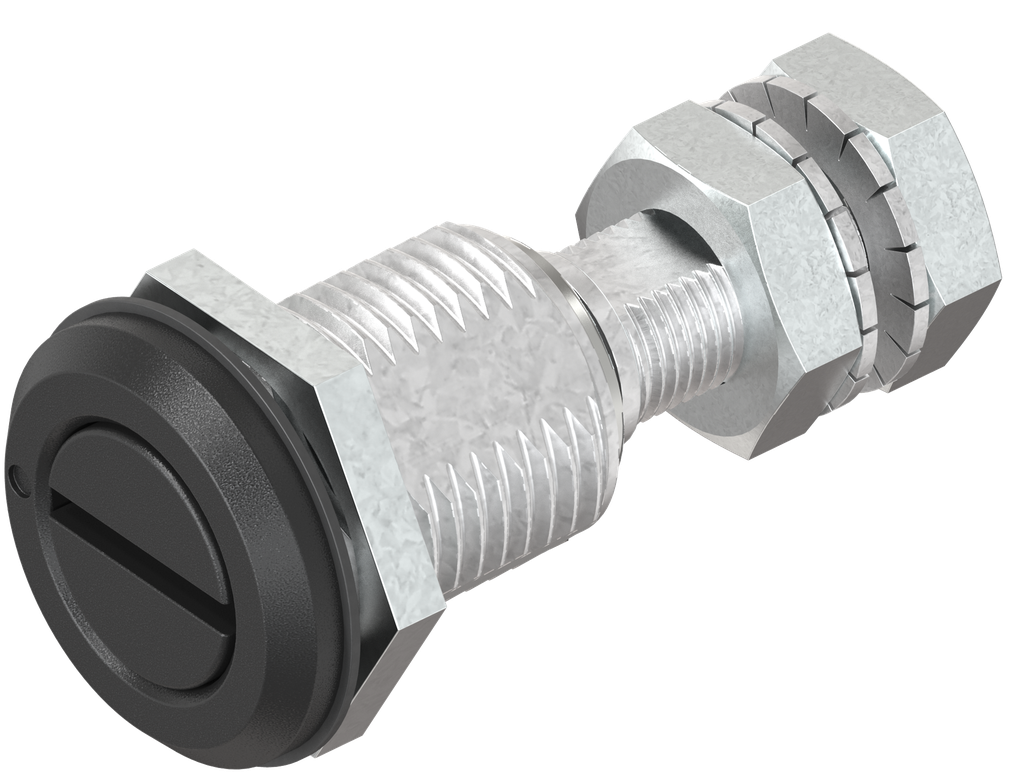

Type de rotor:
Slot 1.5 x 3
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
21 x 3 mm
Cote GH:
19.50 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
0.50 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
