capuchon anti-poussière, polyéthylène noir

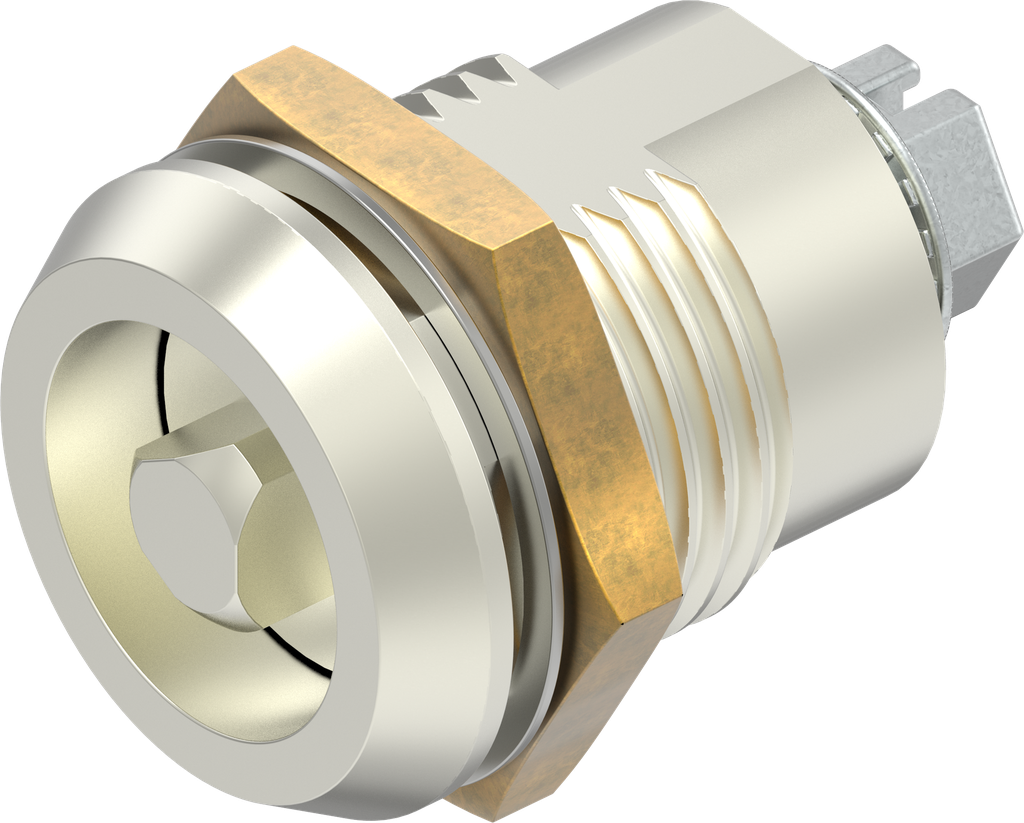

quart de tour adaptable carré 7, zamak nickelé
Avantages du produit:
Il y a deux variantes du quart de tour. Variante A : quart de tour de sécurité Via le rotor, repousser la came vers l'arrière et tourner. Le quart de tour se positionne. Variante B : quart de tour classique Tourner le rotor. Le quart de tour ne se positionne pas.
- Variant A: Safety quarter turn
Push cam back using insert and turn. Quarter turn snaps into place. - Variant B: standard quarter turn
Turn the insert. Quarter turn does not snap into place.
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1012-U1
Normes:
Protection class IP 65
Code-barres:
1012-U00001-0000000
Type d'article:
Quarter turn
Programme:
1012
Page catalogue:
1A-420
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
nickel-plated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Triangular 6.5
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
22 x 4 mm
Cote GH:
20 mm
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Quarter turn with simple insert,Safety quarter turn
No Specifications
