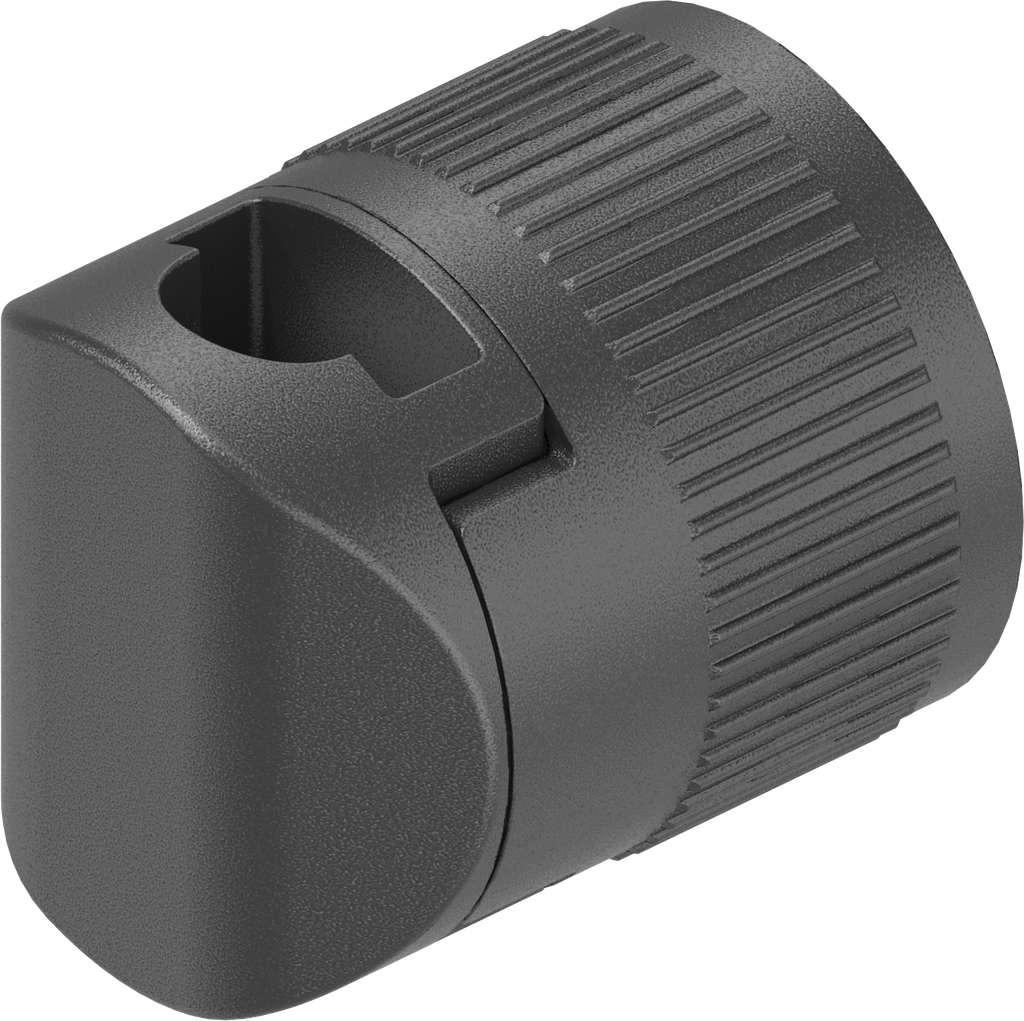

guide pour tringle plate 14x3 ou tringle ronde 8 mm, polyamide noir
support de crémone, acier brut
Avantages du produit:
Ce guide de tringle est adapté aux goujons à souder bruts et revêtus de peinture époxy. Il n'est pas nécessaire de recouvrir les goujons à souder avant d'appliquer le revêtement époxy, ce qui permet une optimisation du processus et une réduction des coûts.Conseil de montage:
- Emboîter le guide de tringle et le goujon à souder. (Ainsi, le temps de montage est fortement réduit)
- Redresser le guide de tringle. Ce faisant, le guide de tringle s'emboîte de manière audible et se fixe avec juste quelques rotations.
- Le guide de tringle est monté.
Remarque:
Ce guide de tringle est adapté à A = 20 pour goujons à souder M6x16 et à A = 26 pour goujons à souder M6x20
Référence interne:
1001-U47
Code-barres:
1001-U00047-0000000
Type d'article:
Rod guide
Programme:
1001
Page catalogue:
3ZC-210
Matériel de l'assemblage :
Polyamide GF
Surface de l'assemblage:
black
Cote A:
A 20,A 26
Nombre de points de fermeture possibles:
2 points, 3 point
Fixation du guide de tringle:
Weld stud M6 x 20,Weld stud M6 x 16,Powder coated weld studs M6 x 16,Powder coated weld studs M6 x 20
Pour tringle ronde Ø:
Ø8
Montage:
Pre-assembly of rod guide,Rod guide clamp-on / clip-in
No Specifications
Voir tous les produits
Here you can find the product data sheets and CAD files of this product
