Note sur le produit:
Attention: Compression latch is for cut out with aquare 19.1 mm The compression latch is designed to be vibration-proof as such. Depending on the installation location and operational conditions specific checks are necessary and/or supplementary measures of fastening required.
Référence interne:
1000-U981-01
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-u00981-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-220
Matériel de l'assemblage :

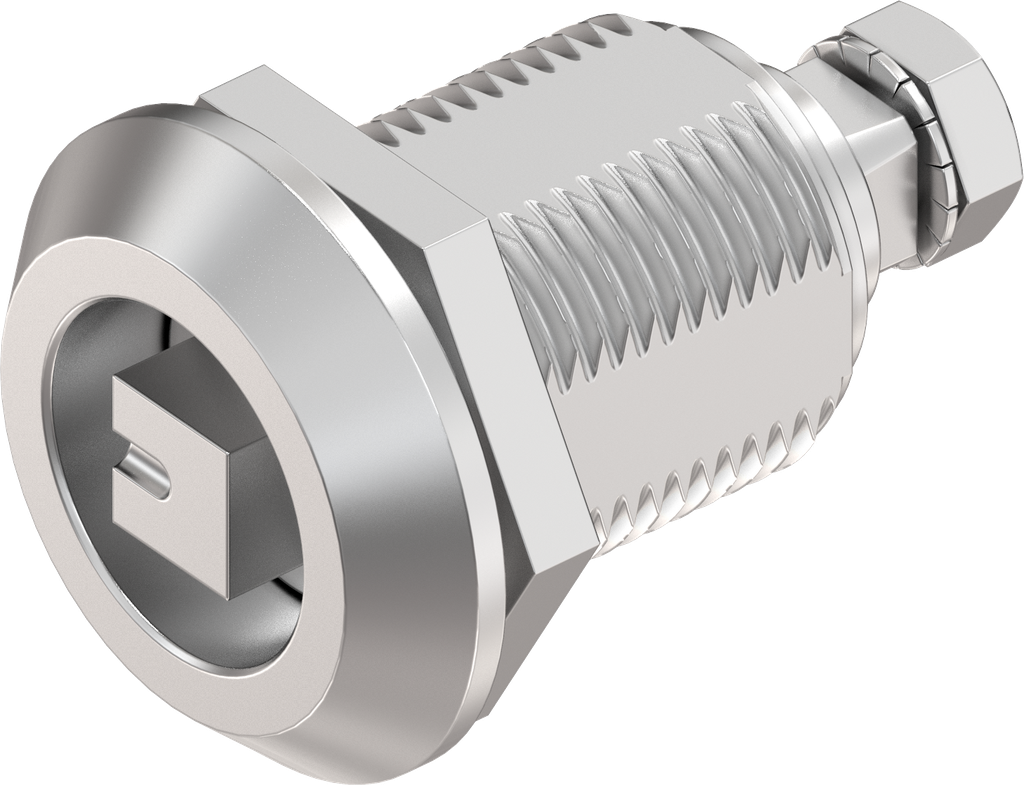

Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 8 with marking
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
