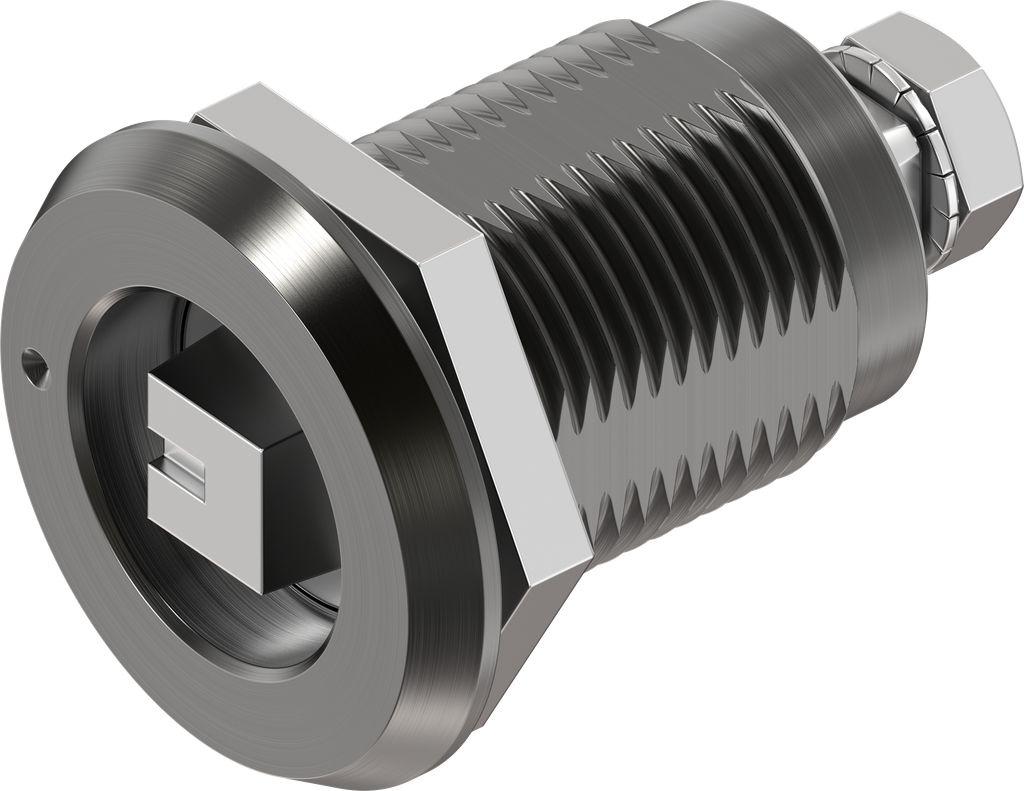

aluminium et inox AISI 316
Stator pour montage rapide, polyamide GF argent métallisé
Note sur le produit:
The compression latch is designed to be vibration-proof as such.
Depending on the installation location and operational conditions specific checks are necessary and/or supplementary measures of fastening required.
Référence interne:
1000-U968-06RE
Normes:
Protection class IP 66, DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested, DIN EN 45545-3 class E20 (fire protection)
Code-barres:
1000-U00968-00006RE
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-225
Matériel de l'assemblage :
Aluminium hard anodized and stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with marking, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 4 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
Insert
Butée de porte :
Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
