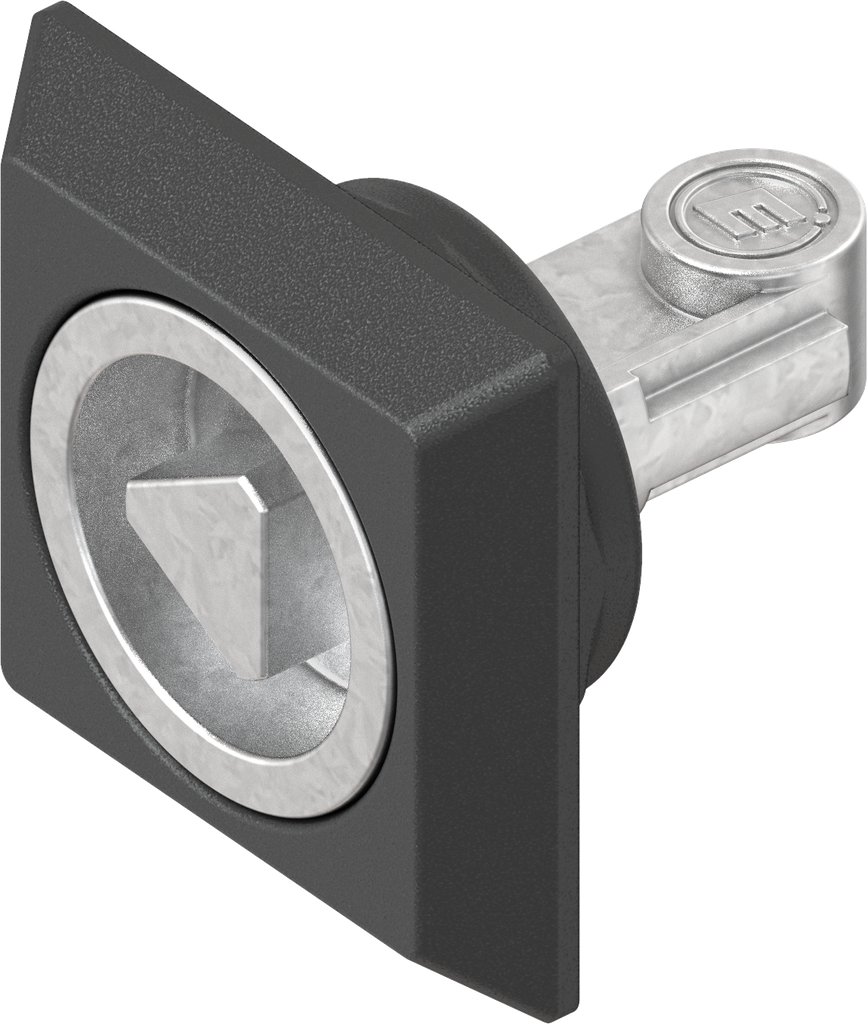

élément rotor carré 8, zamak zingué
élément rotor double barre 3, zamak zingué
Avantages du produit:
- économie de coûts par montage ultra rapide et sans outil utilisation aisée (conçu pour éviter tout serrage excessif) came d'encliquetage avec capot de sécurité structure auto-étanche répondant aux plus hautes exigences de protection conçu pour éviter toute torsion excessive empreinte standard sous brevet
- Smooth operation (no inner rotation due to design)
- Snap-in cam with safety cap
- Self-sealing design for highest protection requirements (design immanent)
- Increased safeguarding against overwinding
- Standard cut out
- Patented
Note sur le produit:
A = montage : exemple d'un arrêt droit B = démontage
Référence interne:
1000-U904
Normes:
Protection class IP 65
Code-barres:
1000-U00904-0000000
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-170
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
zinc-plated
Nombre de points de fermeture possibles:
1 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
clamp-on / clip fix
Type de rotor:
Triangular 8
Position de montage :
Inside the sealing
Forme de tête stator:
Square
Taille de tête stator:
29 x 5 mm
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Quarter turn with simple insert,Quarter turn for assembly without tools
No Specifications
