verrou à compression, version ferroviaire avec marquage rouge/vert, inox AISI 316 poli miroir

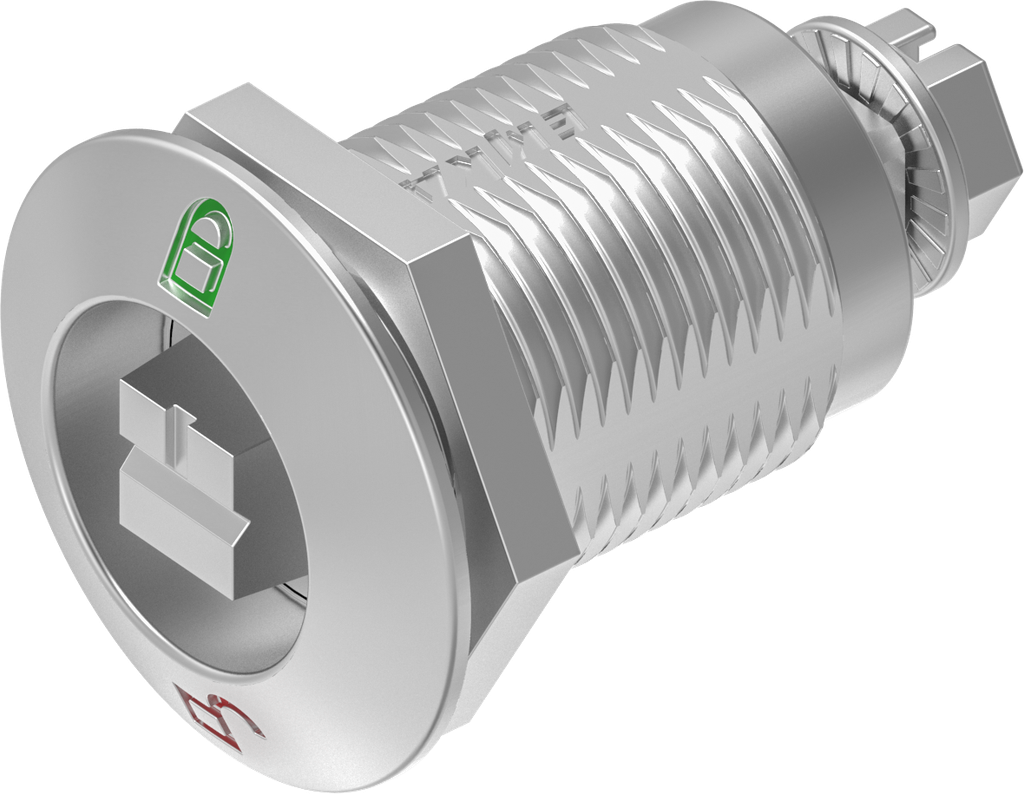

verrou à compression, version ferroviaire avec marquage rouge/vert, inox AISI 316 poli; 1000-U890-REPH
avec écrou inox
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction
de l'application,
des tests spécifiques et/ou des mesures de fixation complémentaires
sont nécessaires.
Référence interne:
1000-U890-REPH
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-U00890-000REPH
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Surface de l'assemblage:
polished
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with marking, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 4 mm
Cote GH:
32 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
22 mm
Serrures:
Insert
Butée de porte :
Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
