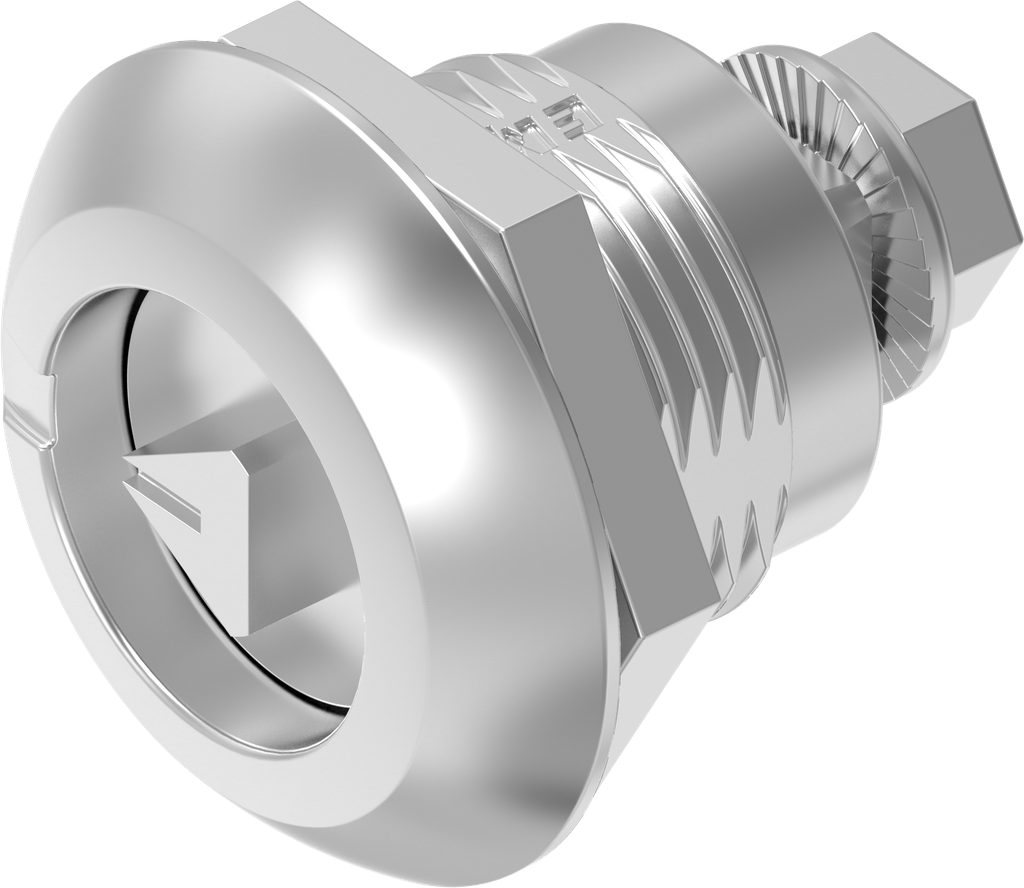

verrou à compression, version ferroviaire avec marquage, version gauche, inox AISI 316
Avantages du produit:
- structure compacte compatible avec d'autres quarts de tour avec GH = 18 mm conforme à la norme protection incendie DIN EN 455-2 avec E20 stator court GH = 18 mm joint moulé empreinte standard
- Compatible with other quarter turns with GH = 18 mm
- Fire protection according to DIN EN 455-2 with E20
- Short housing GH = 18 mm
- Foamed sealing
- Standard cut out
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-U864-PH
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-u00864-00000ph
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-210
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Triangular 7
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
18 mm
Valeur de compression :
4.5 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
