verrou à compression, version ferroviaire, inox AISI 316

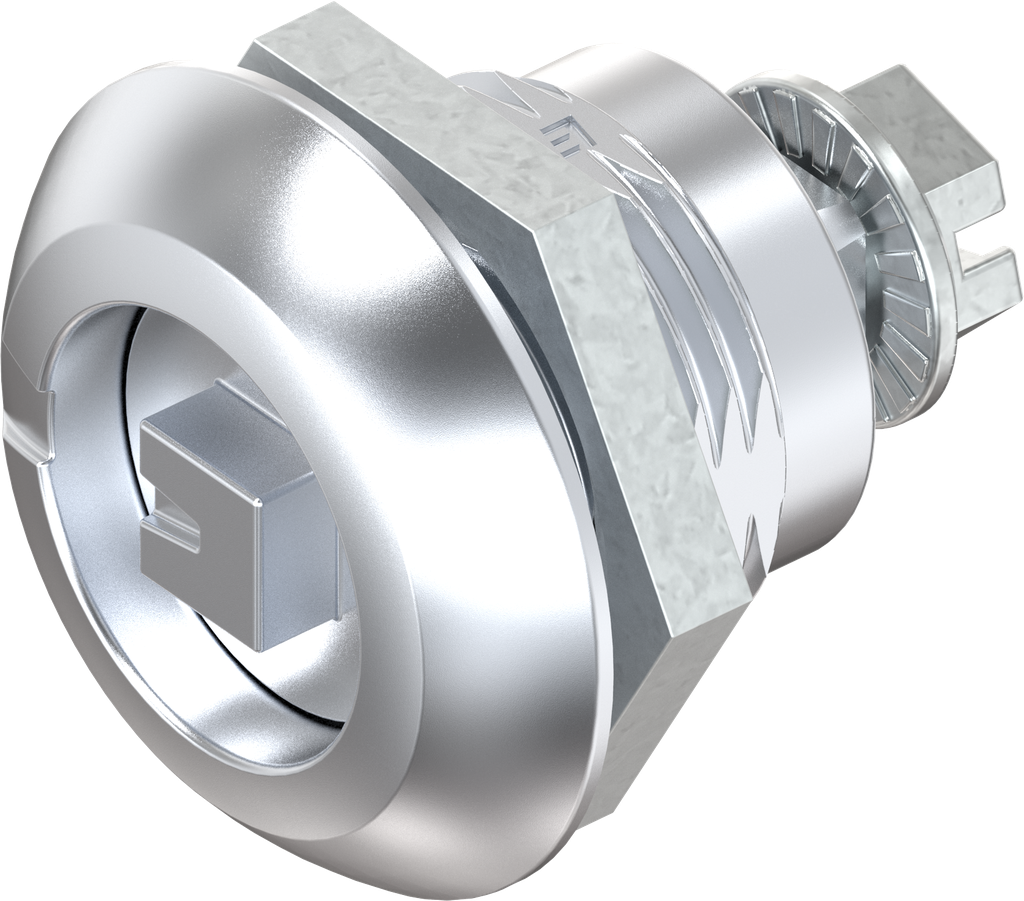

verrou à compression carré 7, inox AISI 316
Avantages du produit:
- structure compacte
- compatible avec d'autres quarts de tour avec GH = 18 mm
- stator court GH = 18 mm
- joint moulé
- empreinte standard
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-U859-IA
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-U00859-00000IA
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-210
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
chrome-plated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 7
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
18 mm
Valeur de compression :
4.5 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
