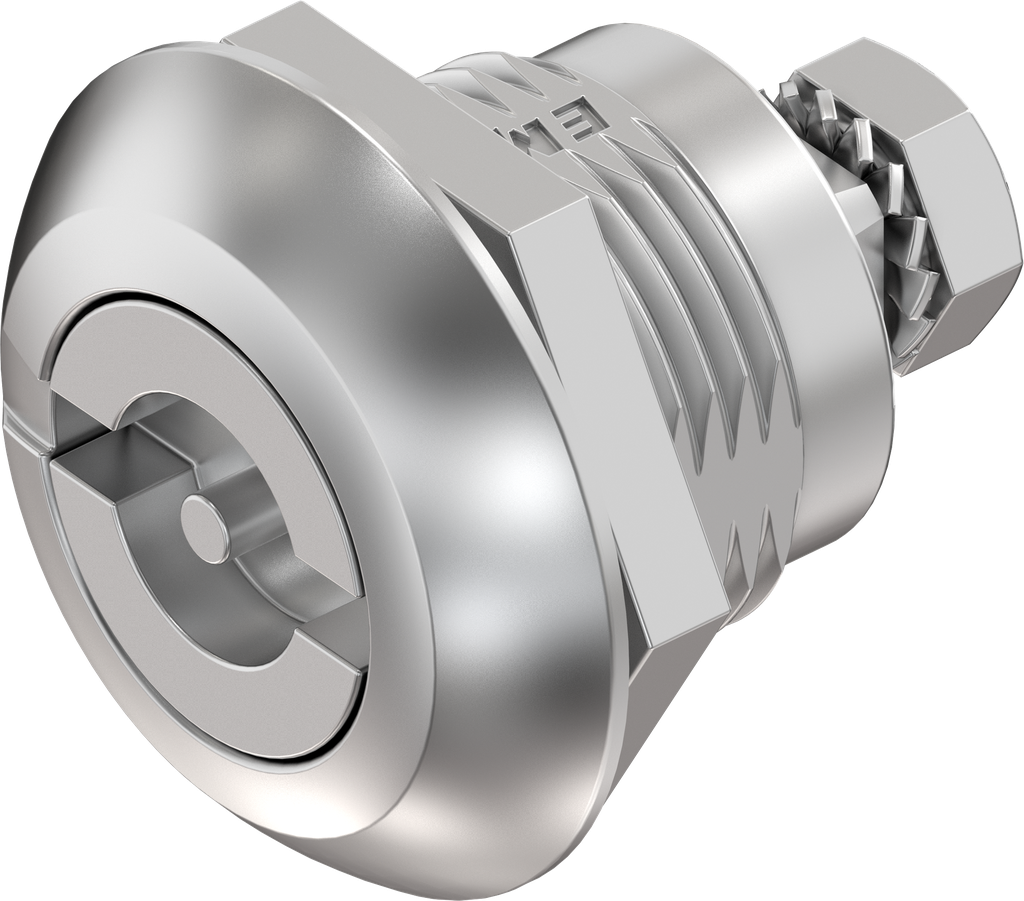

verrou à compression double barre 3, inox AISI 316; 1000-U854-PH
avec écrou inox
No stock item, please ask for availability
Avantages du produit:
- structure compacte
- compatible avec d'autres quarts de tour avec GH = 18 mm
- conforme à la norme protection incendie DIN EN 455-2 avec E20
- stator court GH = 18 mm
- joint moulé
- empreinte standard
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-U854-PH
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-U00854-00000PH
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-210
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Double bit 3
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
18 mm
Valeur de compression :
4.5 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
