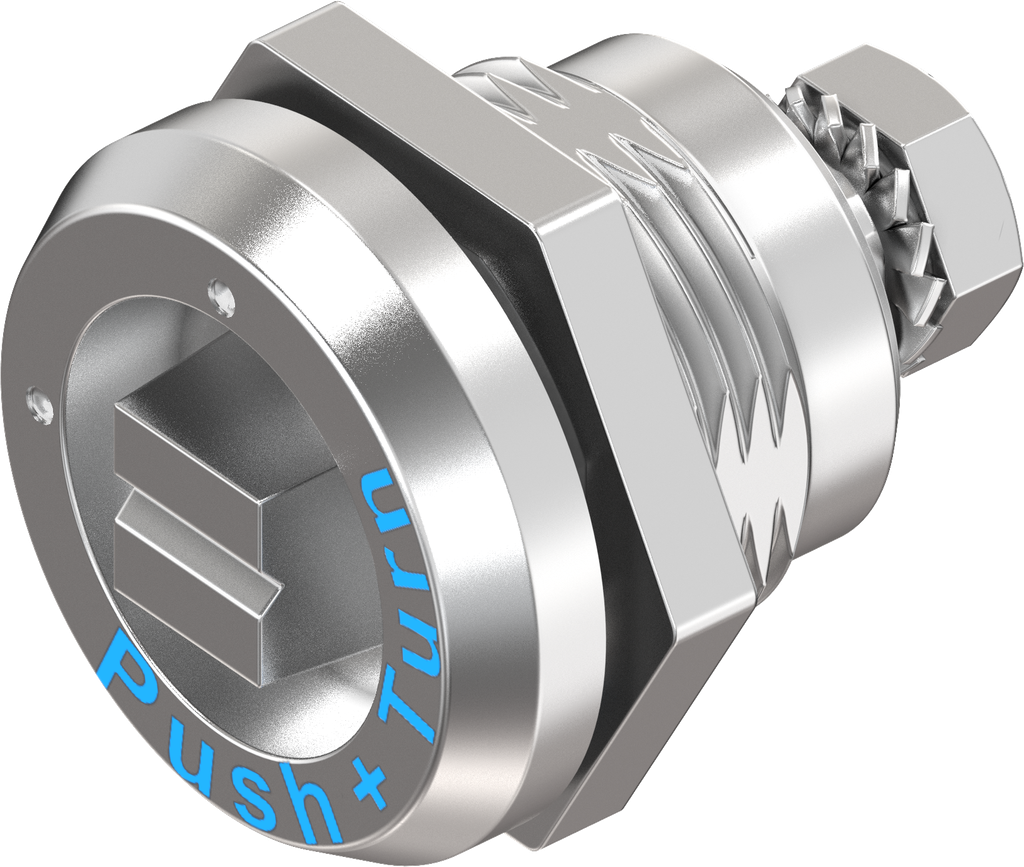

quart de tour de sécurité, version ferroviaire, zamak chromé
quart de tour de sécurité triangle 7 avec cache-entrée, zamak chromé
Note sur le produit:
The safety quarter turn is of a vibration-proof design. Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required. Push insert back and turn.
Référence interne:
1000-U817-23PH
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-U00817-00023PH
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-330
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with V-slot, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
Voir tous les produits
Here you can find the product data sheets and CAD files of this product
