Note sur le produit:

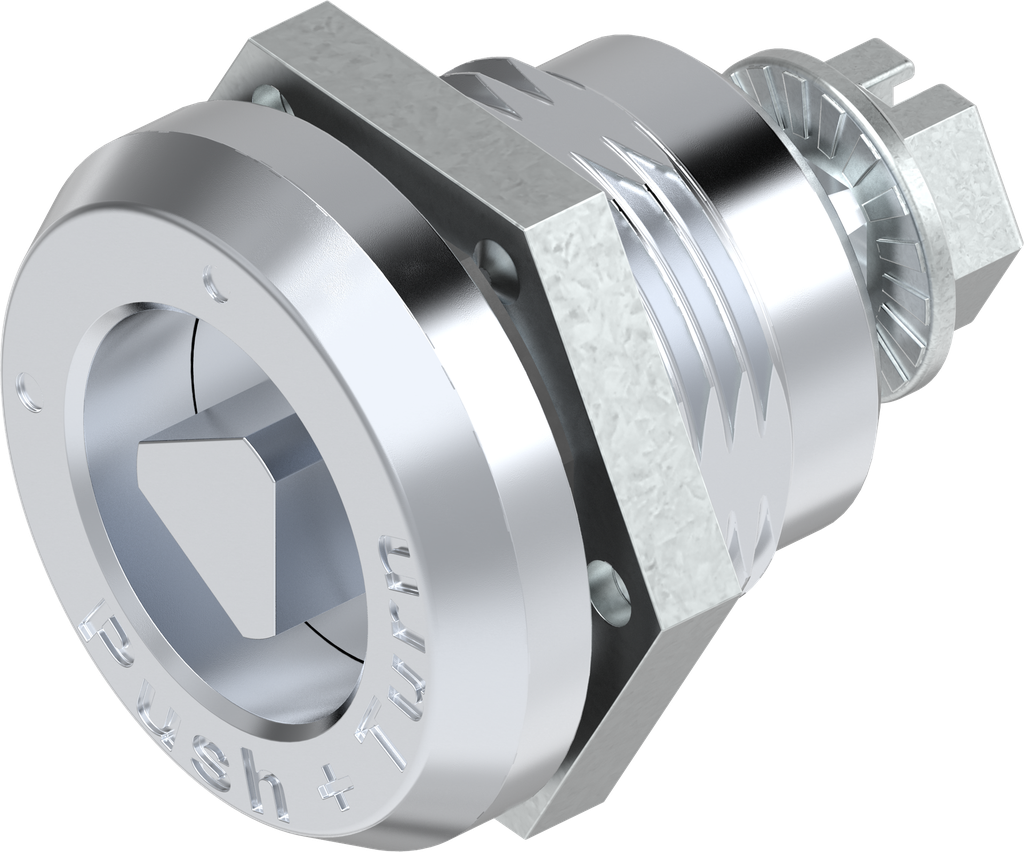

Le quart de tour de sécurité résiste aux vibrations de par sa construction.
En fonction de l'application,
des tests spécifiques et/ou des
mesures de fixation complémentaires sont nécessaires.
Pousser le rotor vers le fond et tourner !
Référence interne:
1000-U817-05IA
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-u00817-00005ia
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-330
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
chrome-plated
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
nut fixing
Type de rotor:
Triangular 8
Position de montage :
Inside the sealing
Mise à la terre possible:
Oui
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
