Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction.En fonction de l'application,
des tests spécifiques et/ou des
mesures de fixation complémentaires sont nécessaires.
Fonction:
Pousser la came vers l'arrière via le rotor.Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U723-01
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-U00723-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
Stainless steel AISI 303
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing

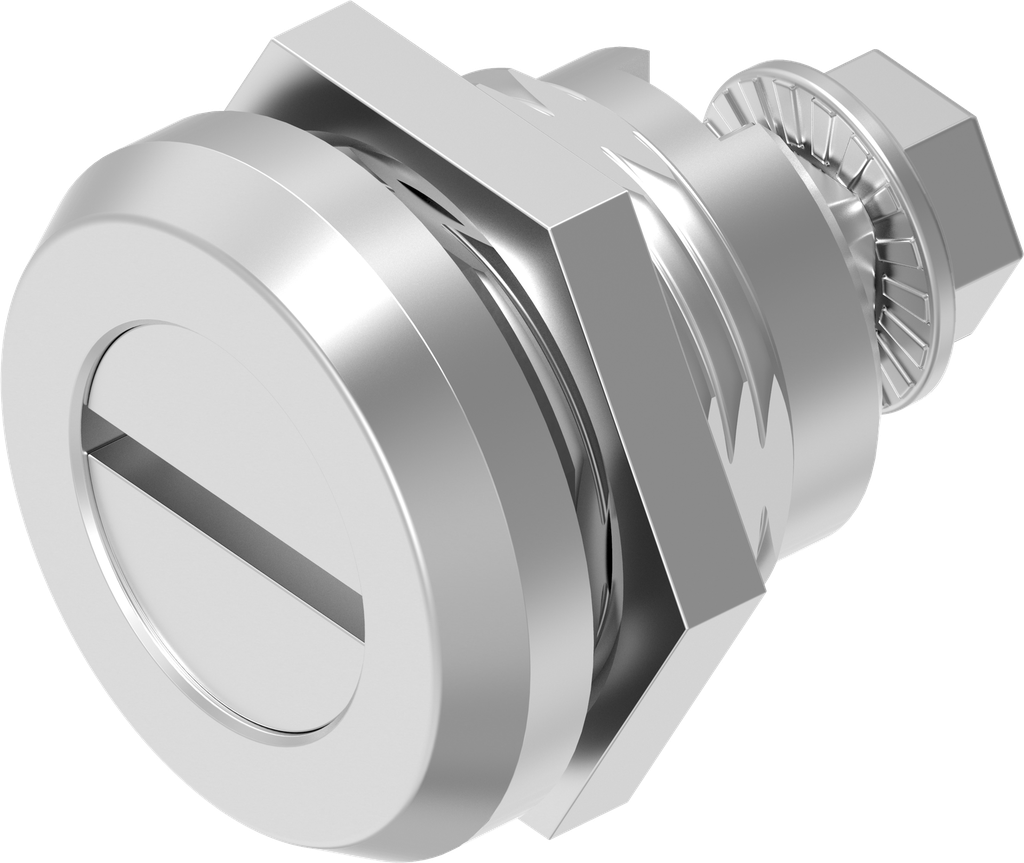

Type de rotor:
Slot 2 x 4
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
