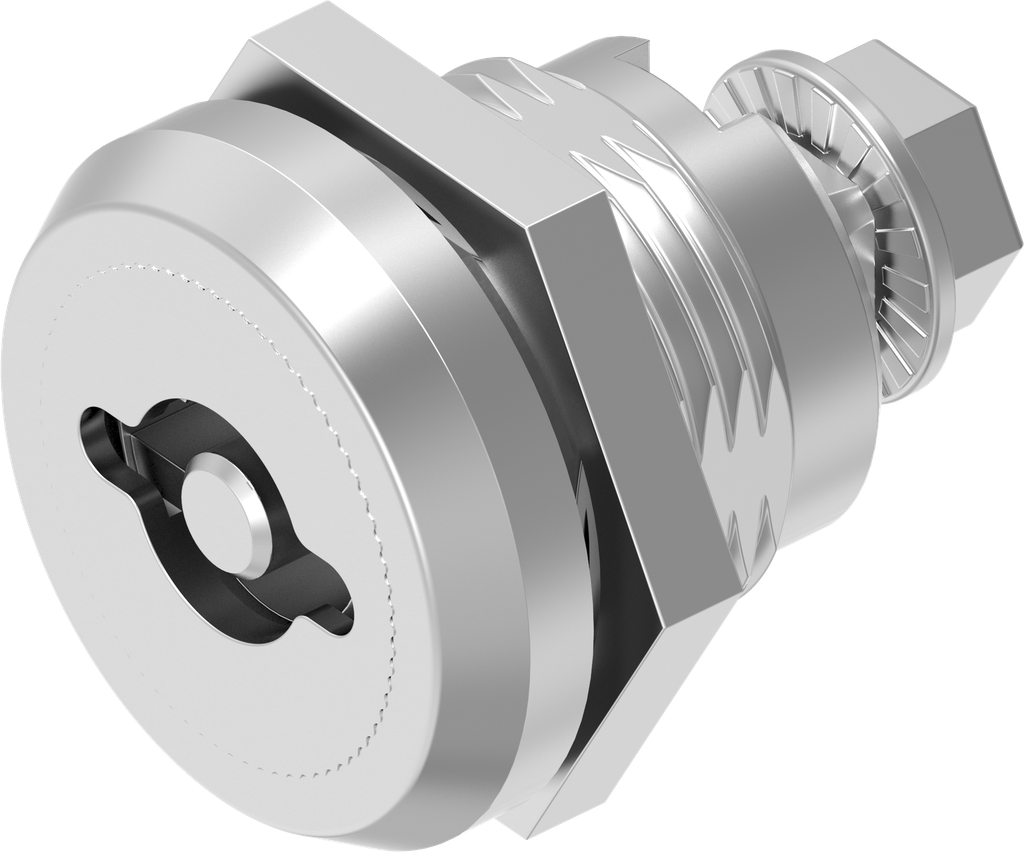

quart de tour de sécurité double barre 3, version gauche, inox AISI 303
quart de tour de sécurité double barre 5, version gauche, inox AISI 303
quart de tour de sécurité double barre 5, version droite, inox AISI 303; 1000-U716-01
avec écrou inox
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction.
En fonction de l'application,
des tests spécifiques et/ou des mesures
de fixation complémentaires sont nécessaires.
Entrée de clé double barre selon DIN 43668.
Fonction:
Pousser la came vers l'arrière via le rotor.
Came en position.
Clé double barre non retirable.
Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U716-01
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-U00716-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
Stainless steel AISI 303
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Double bit 5
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
