poignée intérieure, polyamide rouge

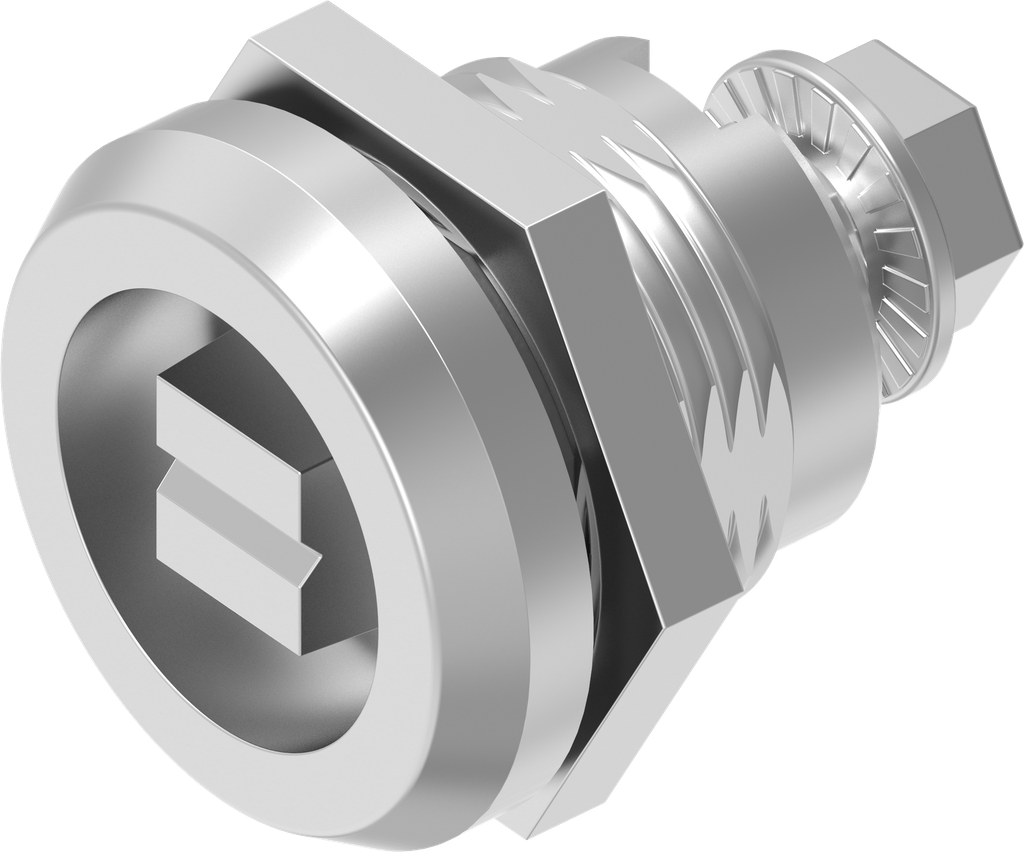

quart de tour de sécurité Ø 8.6 avec rainure, inox AISI 303
Note sur le produit:
Les loquets de sécurité résistent aux vibrations de par leur construction.En fonction de l'application,
des tests spécifiques et/ou des mesures de
fixation complémentaires sont nécessaires.
Fonction:
Pousser la came vers l'arrière via le rotor.
Came en position.
Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U710-01
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-U00710-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
Stainless steel AISI 303
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with V-slot, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
