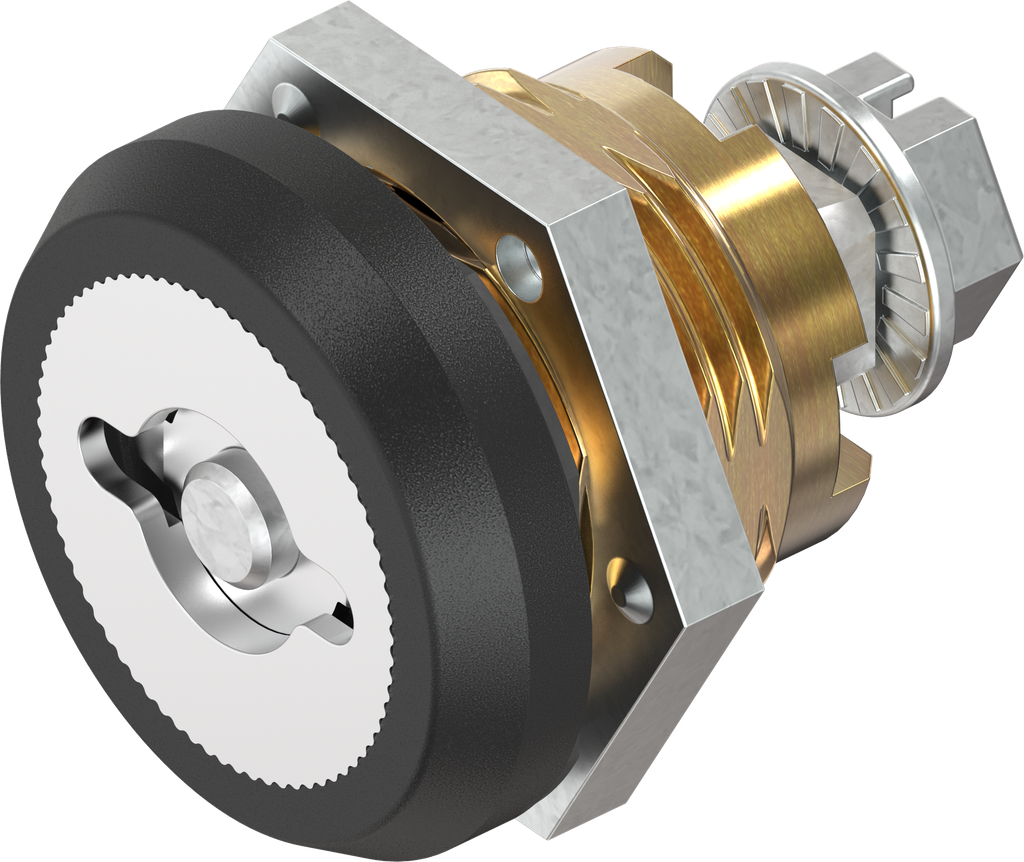

quart de tour de sécurité double barre 5 version gauche avec écran anti-poussière, laiton et zamak époxy noir; 1000-U690
avec écrou de masse
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires. Entrée de clé double barre selon DIN 43668.
Fonction:
Pousser la came vers l'arrière via le rotor. Came en position. Clé double barre non retirable.
Cam snaps into place
Double bit key not removable
Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U690
Normes:
Protection class IP 65
Code-barres:
1000-U00690-0000000
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
Brass and zinc die
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Position de montage :
Inside the sealing
Mise à la terre possible:
Oui
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
