Note sur le produit:

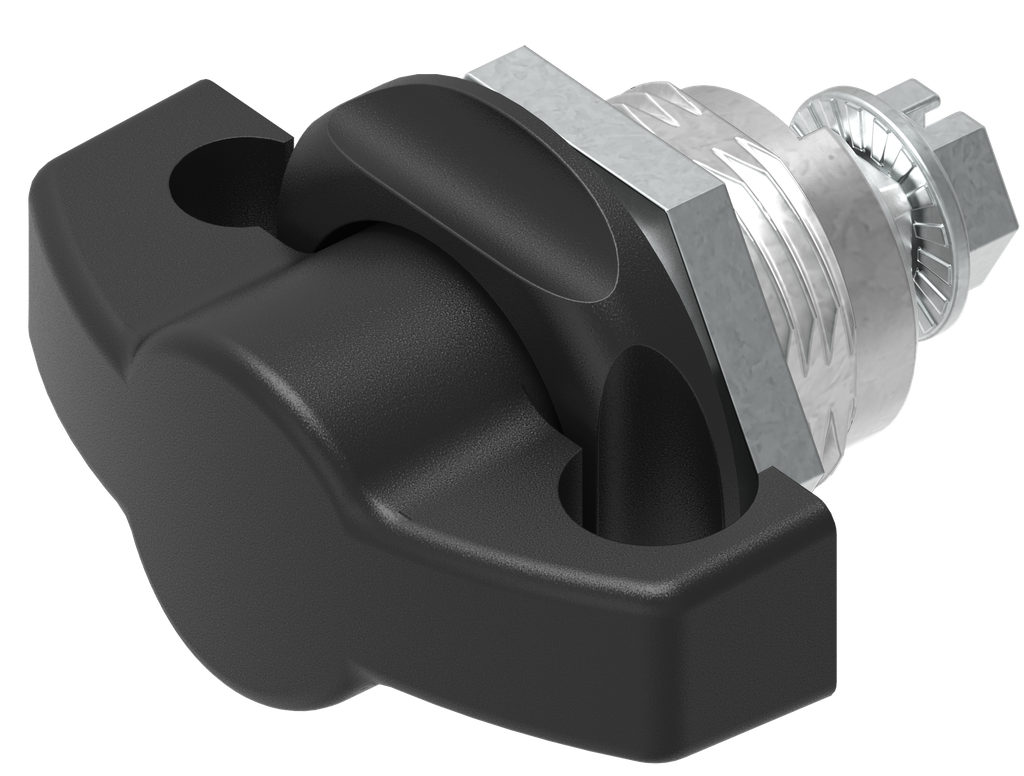

La poignée papillon est condamnée si le cadenas avec le diamètre de manille correspondant est accroché.
Référence interne:
1000-U429-01
Normes:
Protection class IP 65
Code-barres:
1000-U00429-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-680
Matériel de l'assemblage :
Zinc die
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Type de fixation stator :
nut fixing
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Cote GH:
18 mm
Type de poignée:
Wing knob
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Padlock
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de cadenas:
Padlock with shackle dimension Ø 4.5-7.5 and Ø 7,5-10
Type de quart de tour:
Quarter turn with handle,Quarter turn for padlock
No Specifications
