quart de tour de sécurité double barre 3, version gauche, laiton et zamak chromé
quart de tour de sécurité double barre 5, version gauche, laiton et zamak chromé

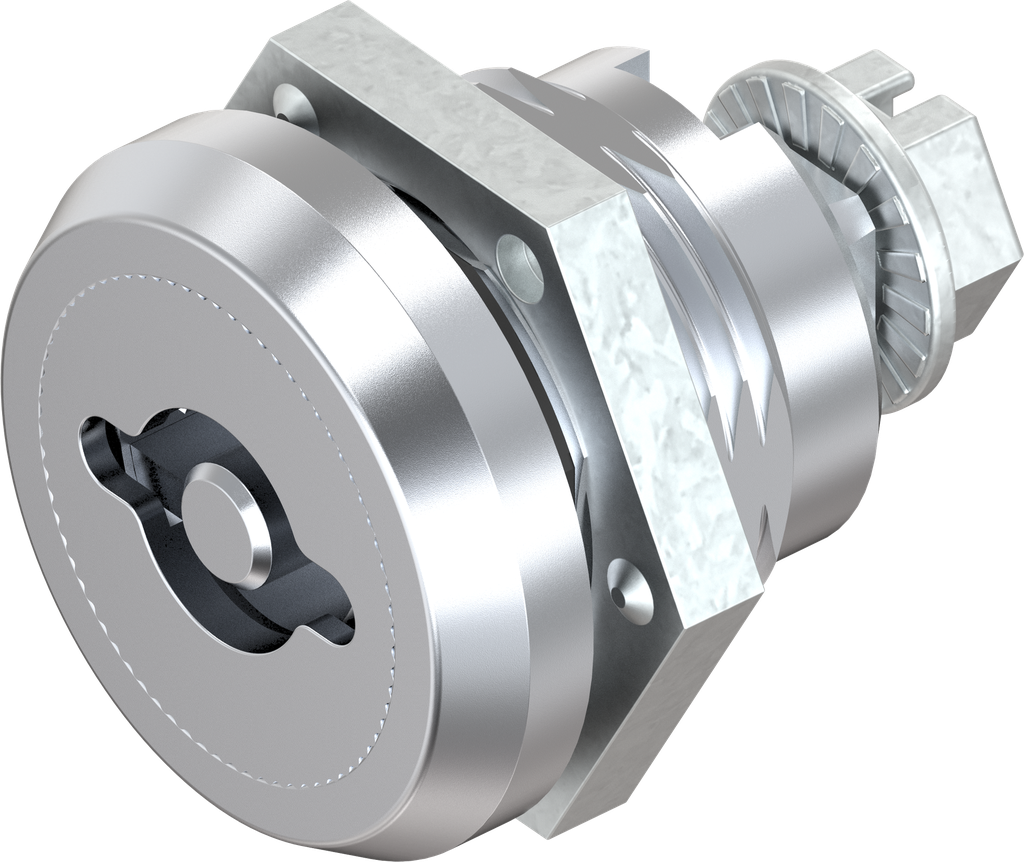

quart de tour de sécurité double barre 5, version droite, laiton et zamak chromé; 1000-U206-01
avec écrou de masse
Note sur le produit:
Quart de tour de sécurité :
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires. Entrée de clé double barre selon DIN 43668.
Fonction:
Pousser la came vers l'arrière via le rotor.Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U206-01
Normes:
Protection class IP 65
Code-barres:
1000-U00206-0000001
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
Brass and zinc die
Surface de l'assemblage:
chrome-plated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Double bit 5
Position de montage :
Inside the sealing
Mise à la terre possible:
Oui
Forme de tête stator:
Round
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
No Specifications
