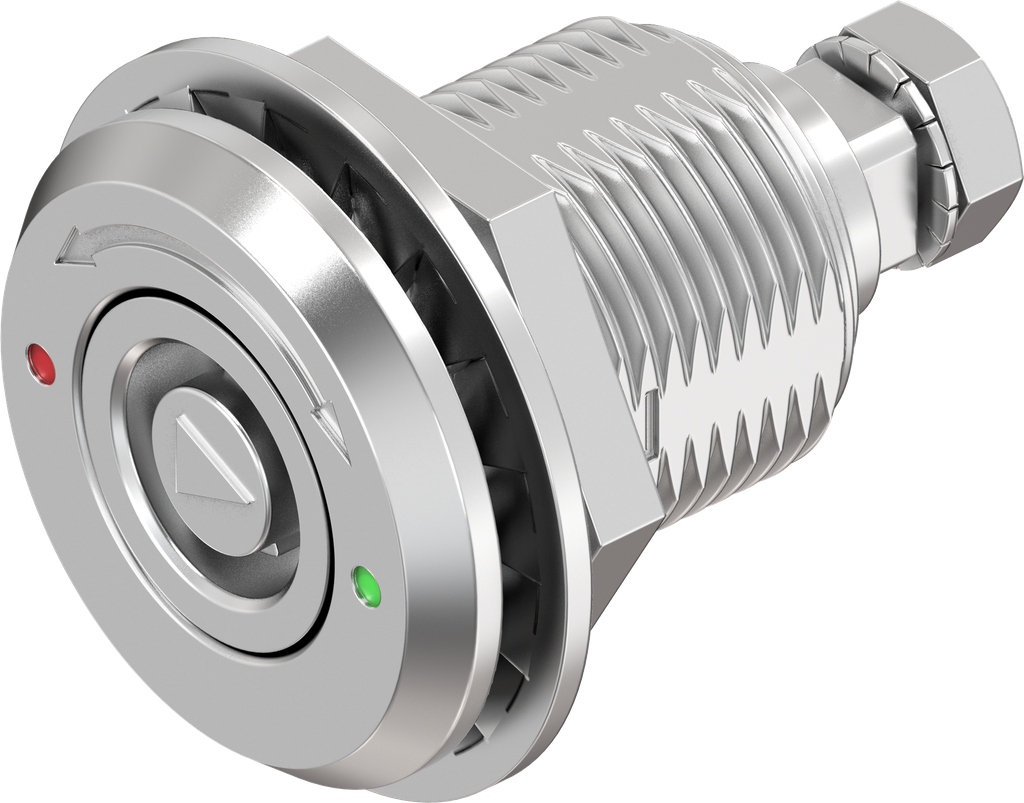

verrou à compression tubulaire avec marquage, version gauche, inox AISI 316; 1000-SU948-LI
avec écrou inox
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-SU948-LI
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-Su0948-00000Li
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Tube with marking
Position de montage :
Inside the sealing
Mise à la terre possible:
Oui
Forme de tête stator:
Round
Taille de tête stator:
32 x 4 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
