DSV GH=22 mit Betätigung VK 7.9 kon. 8.6, Edelstahl AISI 316

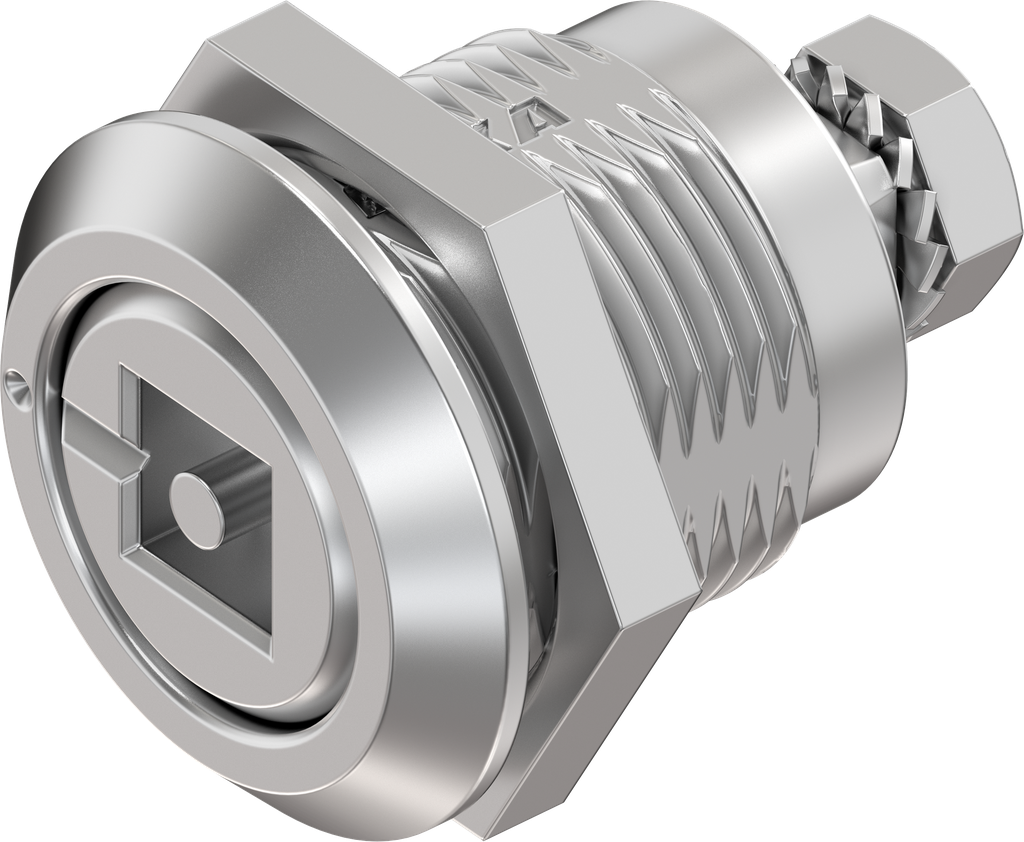

verrou à compression, version ferroviaire avec marquage, inox AISI 316
Note sur le produit:
The compression latch is of a vibration-proof design.
Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required.
Référence interne:
1000-SU751-05
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing), ⓘ An article of the same design was tested
Code-barres:
1000-SU0751-0000005
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square female 7.5 with pin and marking
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 4 mm
Un joint moulé:
Oui
Cote GH:
22 mm
Valeur de compression :
4.5 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
