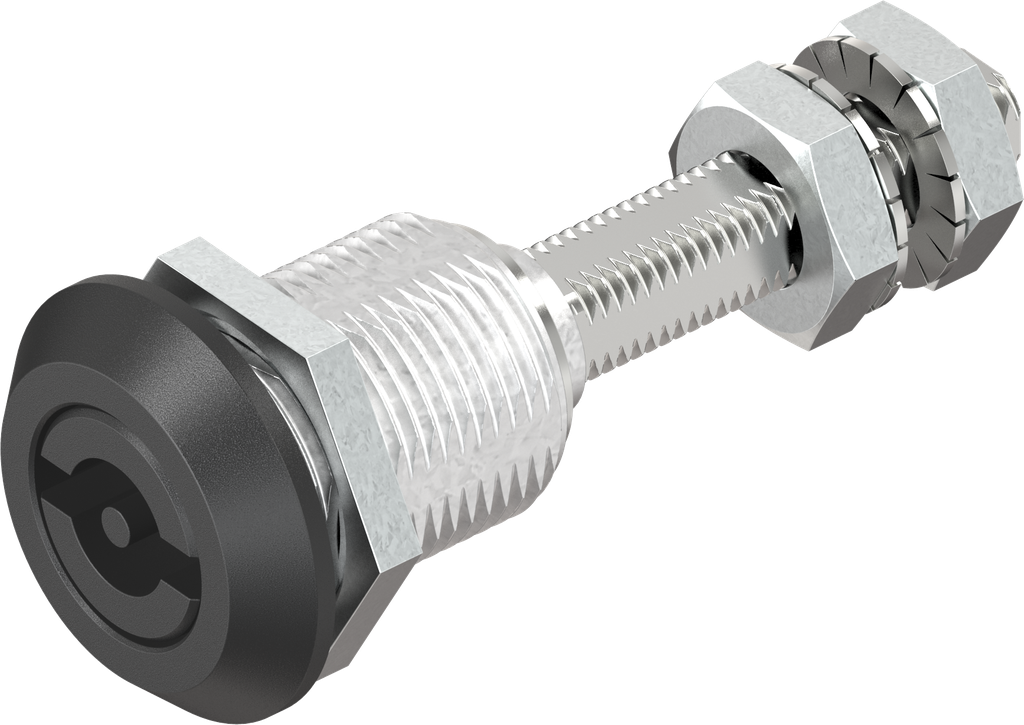

verrou à compression avec hauteur de came réglable double barre 3, zamak et acier époxy noir; 1000-SU730
avec écrou
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-SU730
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-su0730-0000000
Type d'article:
Quarter turn
Programme:
1000
Page catalogue:
1B-222
Matériel de l'assemblage :
Zinc die and steel
Surface de l'assemblage:
black powder-coated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Double bit 3
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
Insert
Butée de porte :
Left,Right
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
