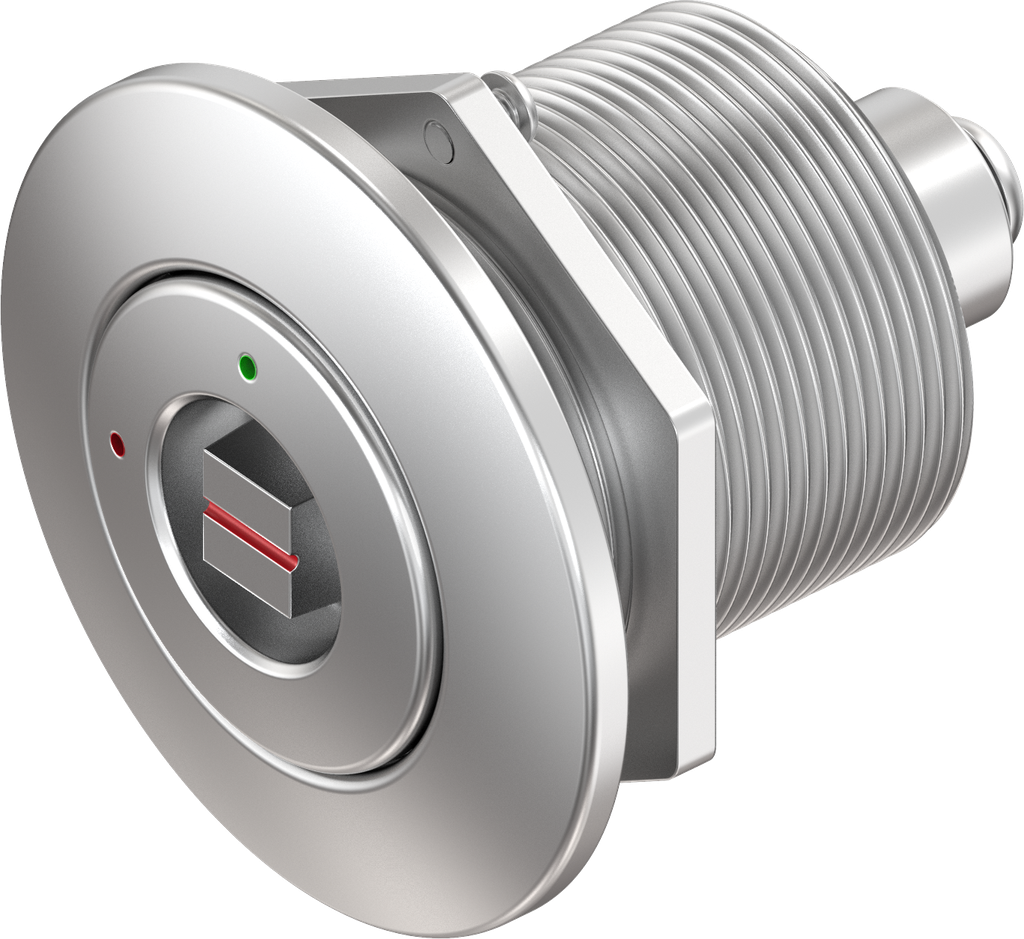

quart de tour de sécurité, version ferroviaire avec indication visuelle d'ouverture et marquage, version droite, inox AISI 316; 1000-SU610-RE
avec écrou et vis de blocage supplémentaire
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Fonction:
Ouverture :
Introduire la clé appropriée et appuyer sur le rotor. En tournant la clé de 90 °, la came suit le mouvement et l'indicateur d'ouverture sort.
Fermeture :
Introduire la clé appropriée et appuyer sur l'indicateur d'ouverture. En tournant la clé de 90°, la came suit le mouvement.
Référence interne:
1000-SU610-RE
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-Su0610-00000RE
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with marking, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
55 x 7 mm
Un joint moulé:
Oui
Cote GH:
35 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
28 mm
Serrures:
Insert
Butée de porte :
Right
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
