quart de tour, version ferroviaire, avec marquage pour application hors zone étanche, inox AISI 303
quart de tour de sécurité, version ferroviaire avec indication visuelle d'ouverture et marquage, version droite, inox AISI 316

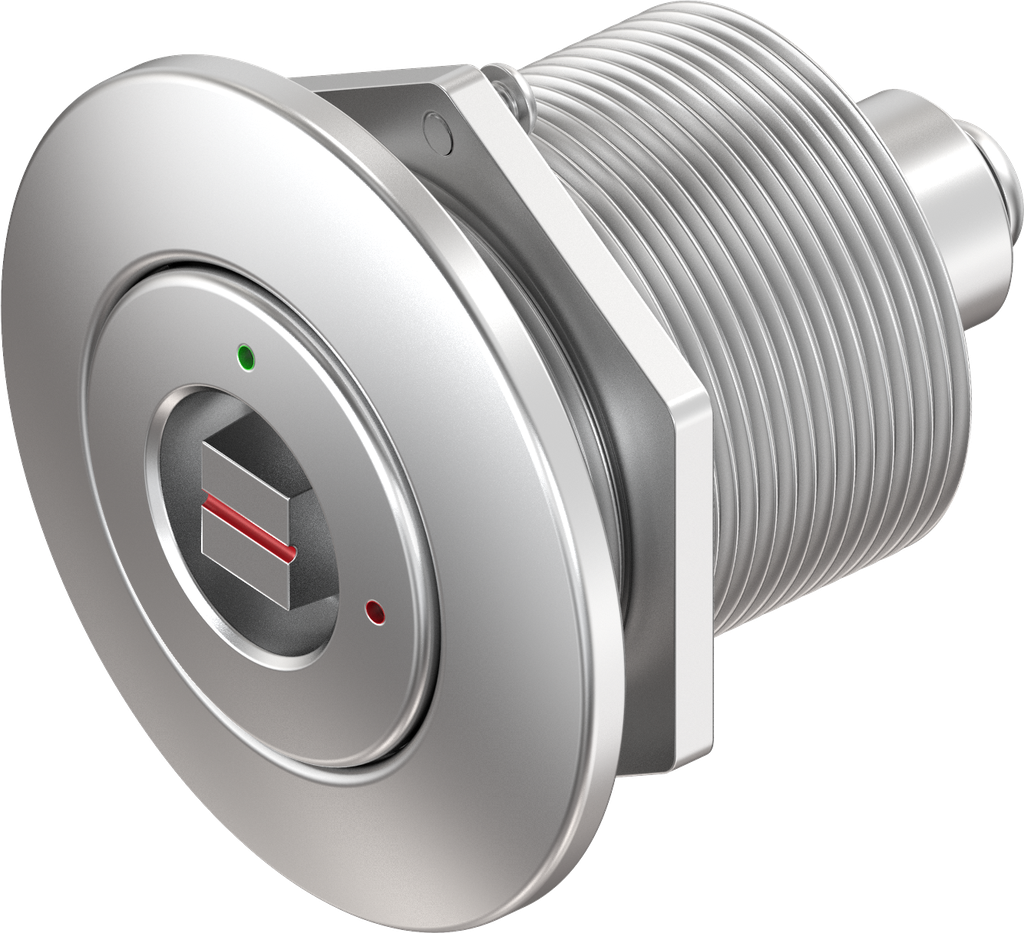

quart de tour de sécurité, version ferroviaire avec indication visuelle d'ouverture et marquage, version gauche, inox AISI 316; 1000-SU610-LI
avec écrou et vis de blocage supplémentaire
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Fonction:
Ouverture :
Introduire la clé appropriée et appuyer sur le rotor. En tournant la clé de 90 °, la came suit le mouvement et l'indicateur d'ouverture sort.
Fermeture :
Introduire la clé appropriée et appuyer sur l'indicateur d'ouverture. En tournant la clé de 90°, la came suit le mouvement.
Référence interne:
1000-SU610-LI
Normes:
Protection class IP 65, DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-Su0610-00000li
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with marking, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
55 x 7 mm
Un joint moulé:
Oui
Cote GH:
35 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
28 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Safety quarter turn
