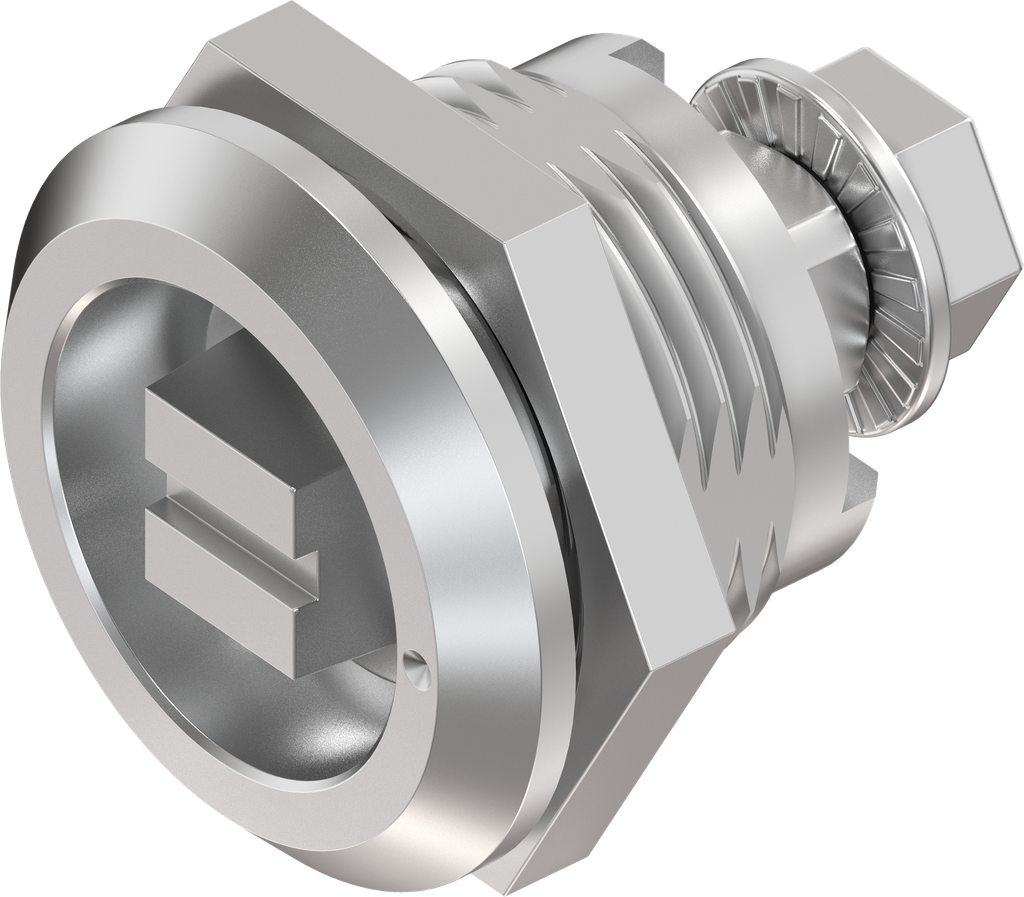

quart de tour, version ferroviaire avec marquage, inox AISI 303
Référence interne:
1000-SU209-LI
Normes:
Protection class IP 65, DIN EN 45545-3 class E60 (fire protection), ⓘ An article of the same design was tested
Code-barres:
1000-su0209-00000li
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 303
Nombre de points de fermeture possibles:
1 point, 2 points, 3 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 9 with marking, railway version
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
28 x 4 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Quarter turn with simple insert
No Specifications
