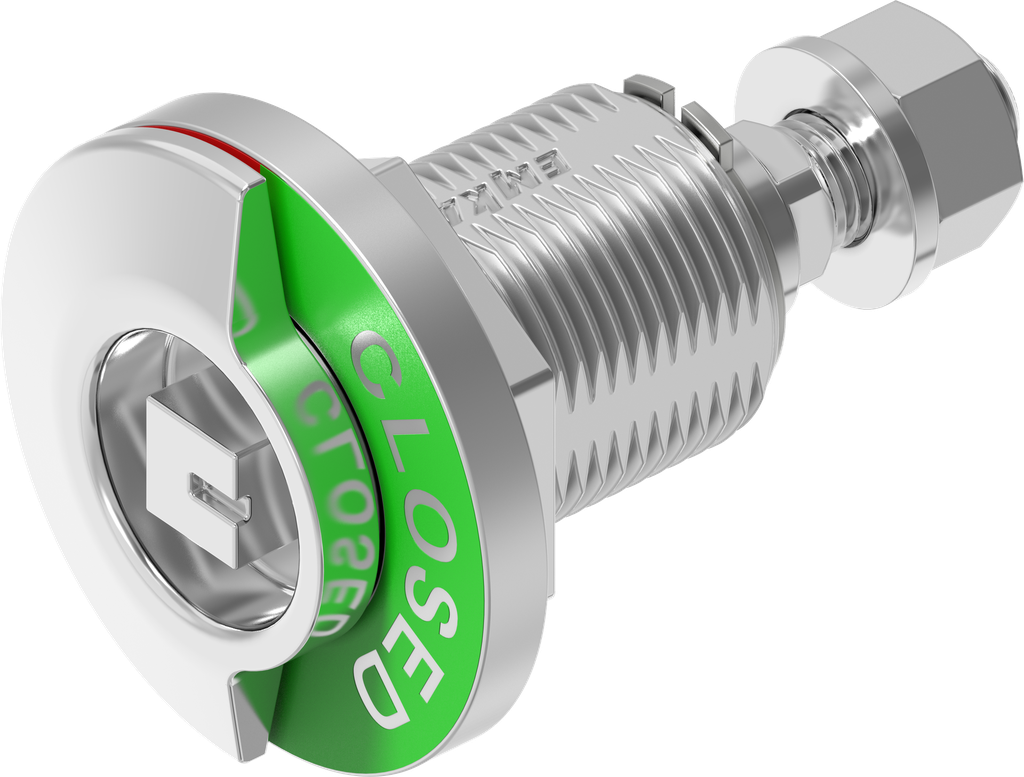

Verrou à compression carré 8 avec OPEN - CLOSED indicateur, version gauche, inox AISI 316 décapé et passivé; 1000-SU1222
avec écrou inox
Avantages du produit:
The OPEN - CLOSED imprint is wipe-tested according to DIN EN 62208 chap. 9.3 and DIN EN 61439-1 chap. 10.2.7
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction de l'application,des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-SU1222
Normes:
DIN EN 45545-3 class E60 (fire protection), DIN EN 61373 (shock and vibration testing)
Code-barres:
1000-SU1222-0000000
Type d'article:
Quarter turn
Programme:
1000
Matériel de l'assemblage :
Stainless steel AISI 316
Surface de l'assemblage:
pickled and passivated
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
nut fixing
Type de rotor:
Square 8 with marking
Position de montage :
Inside the sealing
Forme de tête stator:
Round
Taille de tête stator:
40 x 9,8 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
Insert
Butée de porte :
Left
Élément de verrouillage:
Cam
Type de quart de tour:
Compression latch with insert
No Specifications
