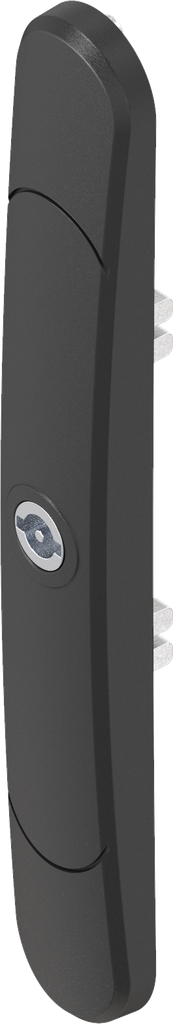

Capotage double barre 3 pour passages étroits, polyamide GF noir; 1390-U38
Pas d'article en stock, veuillez demander la disponibilité
Avantages du produit:
- capotage à traction bidirectionnelle
- positionnement variable des tringles en fonction de la fixation des charnières
- empreinte réduite due à la mécanique de fermeture positionnée à l'extérieur
- une technique innovante et économique
- design attrayant
- permet des passages étroits 33 x 25 mm ou 37 x 25 mm
- sous brevet !
Note sur le produit:
La course des tringles est bidirectionnelle
Ⓐ = Les valeurs indiquées dans le tableau sous « cote A avec joint » se réfèrent au joint 1011-10. En employant un autre joint, les valeurs de la cote A se modifient.
Ⓑ = Si la porte doit s'ouvrir à droite / à gauche ou être inversible, la cote B devrait être identique à la valeur de fixation de l'équerre charnière. Cote B en fonction de la charnière à utiliser.
① = type de verrouillage
② = sans joint
③ = avec joint
④ = exemple de joint : 1011-10
⑥ = fixation de tringle variable
Référence interne:
1390-U38
Code-barres:
1390-U00038-0000000
Type d'article:
capotage
Programme:
1390
Page catalogue:
3FA-130
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Type de rotor:
double barre 3
Position de montage :
hors de la zone étanche
Avec crémone/adaptateur intégré:
Oui
Compatible avec épaisseur de porte de:
0.80 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Élément de verrouillage:
adaptateur intégré
